Kapak ölçüsünü gir, deseni seç, kendi CNC'nde üret.
MDF-lake ve CNC işlemeli kapaklar için ayrı program. Sipariş listesinden plakaya, plakadan G-code'a; desen parametrik, ölçü değişince yeniden çizilir.
Aynı ölçü, dört desen; döndür, kabartmaya bak.

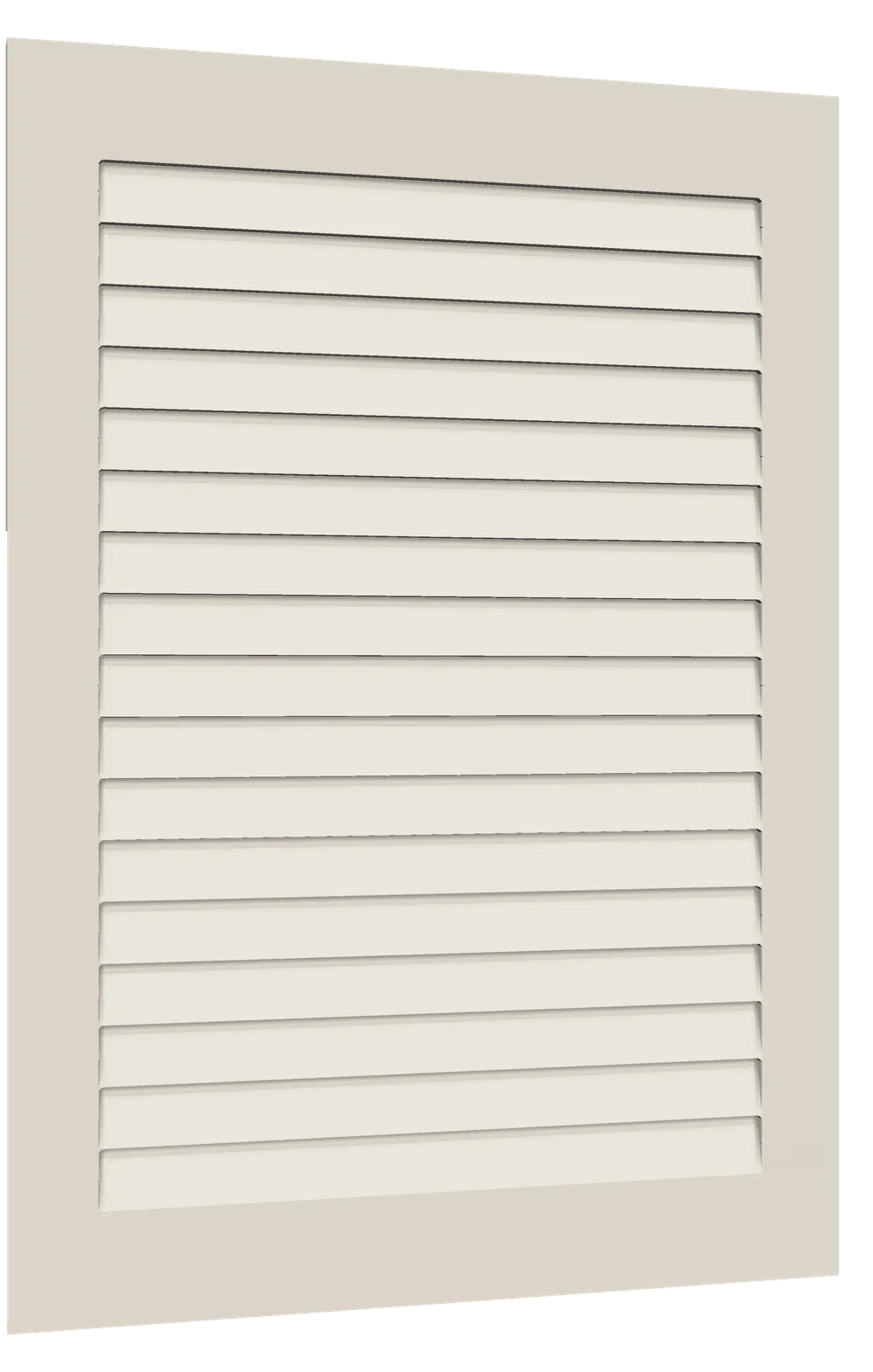

Yandaki kapak resim değil: modelin freze derinliğinden kurulan 3B kabartma. Fareyi gezdir, panjurun kanat eğimini, pahın kırığını, kafesin çukurunu gör. Kanat adımı, dip düzlüğü, çerçeve ve derinlik senin elinde; V bıçağın açısı kanat eğimini verir.

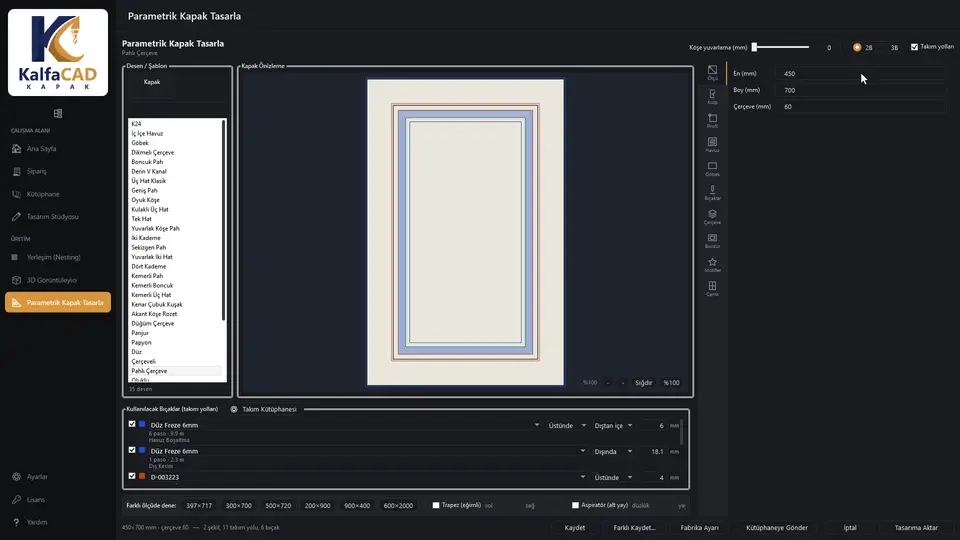

Parametrik ekranda 13 aile var: panjur, papyon, düz, çerçeveli, pahlı çerçeve, oluklu, madalyon, çubuk ve kuşak, çapraz kafes, kesişen çubuk, oluklu kuşak, iç içe çerçeve, gömülü. Üstüne 18 adlı hazır desen.
Fareyi gezdir, kapak dönsün 33 model hazır; kendininkini ekle.

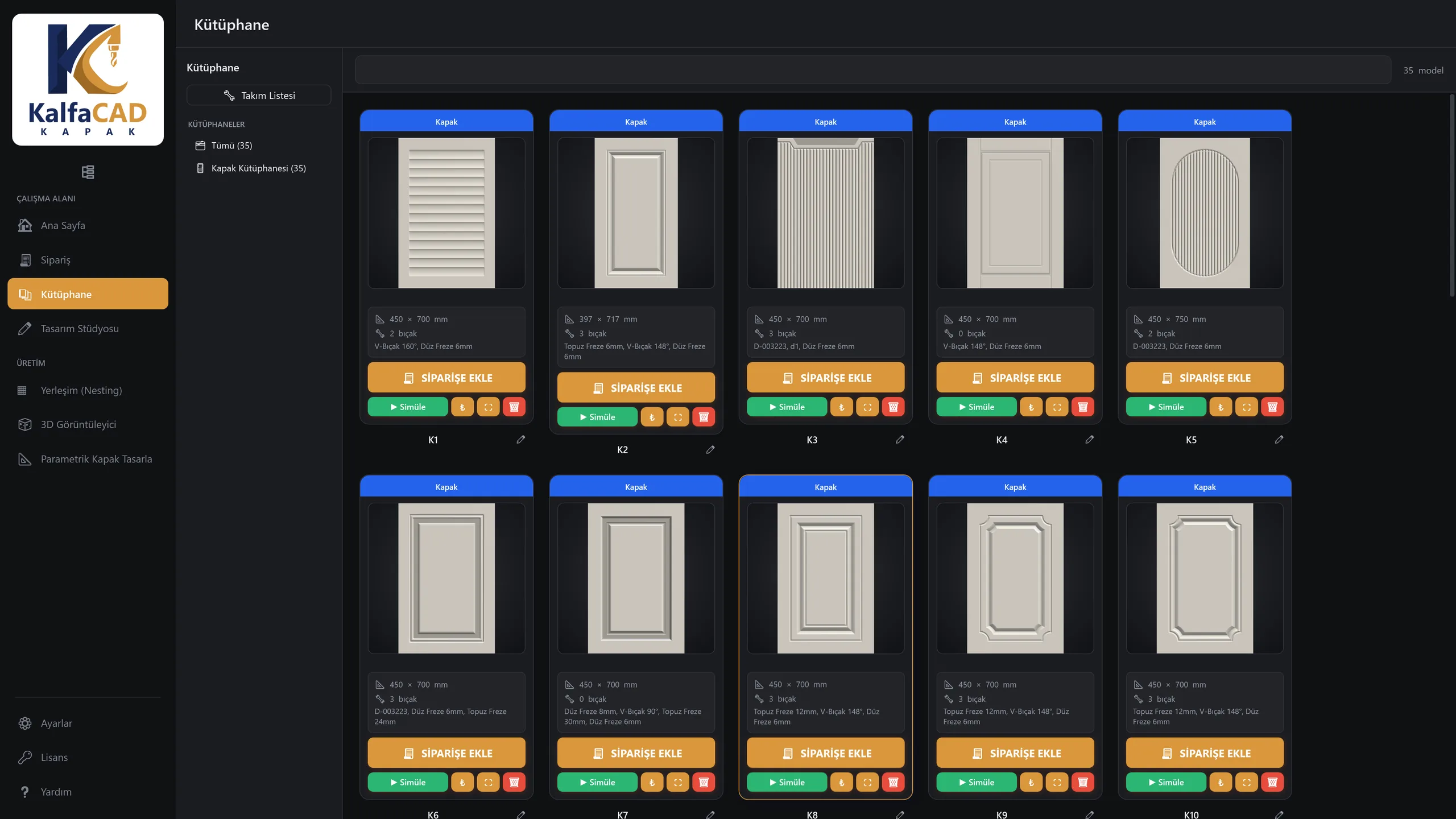

Pahlı çerçeve, iç içe çerçeve, çapraz kafes, oluk, kemerli pah, madalyon. Her modelin kartında kabartma görseli, ölçü ve bıçak sayısı; "Siparişe Ekle" ile listeye düşer.
Kendi desenin için Tasarım Stüdyosu: çiz ya da DXF/DWG/SVG al, takım yolunu ata, "Parametrik Yap" de. Artık ölçü verince yeniden çizilen bir model olur ve kütüphaneye girer.
Filtreli galeri: 33 modelin hepsiSürükle ya da bekle, kendi kayar · tıkla, 3B kabartmayı döndür
Çatı altına trapez, davlumbaza yaylı kapak.

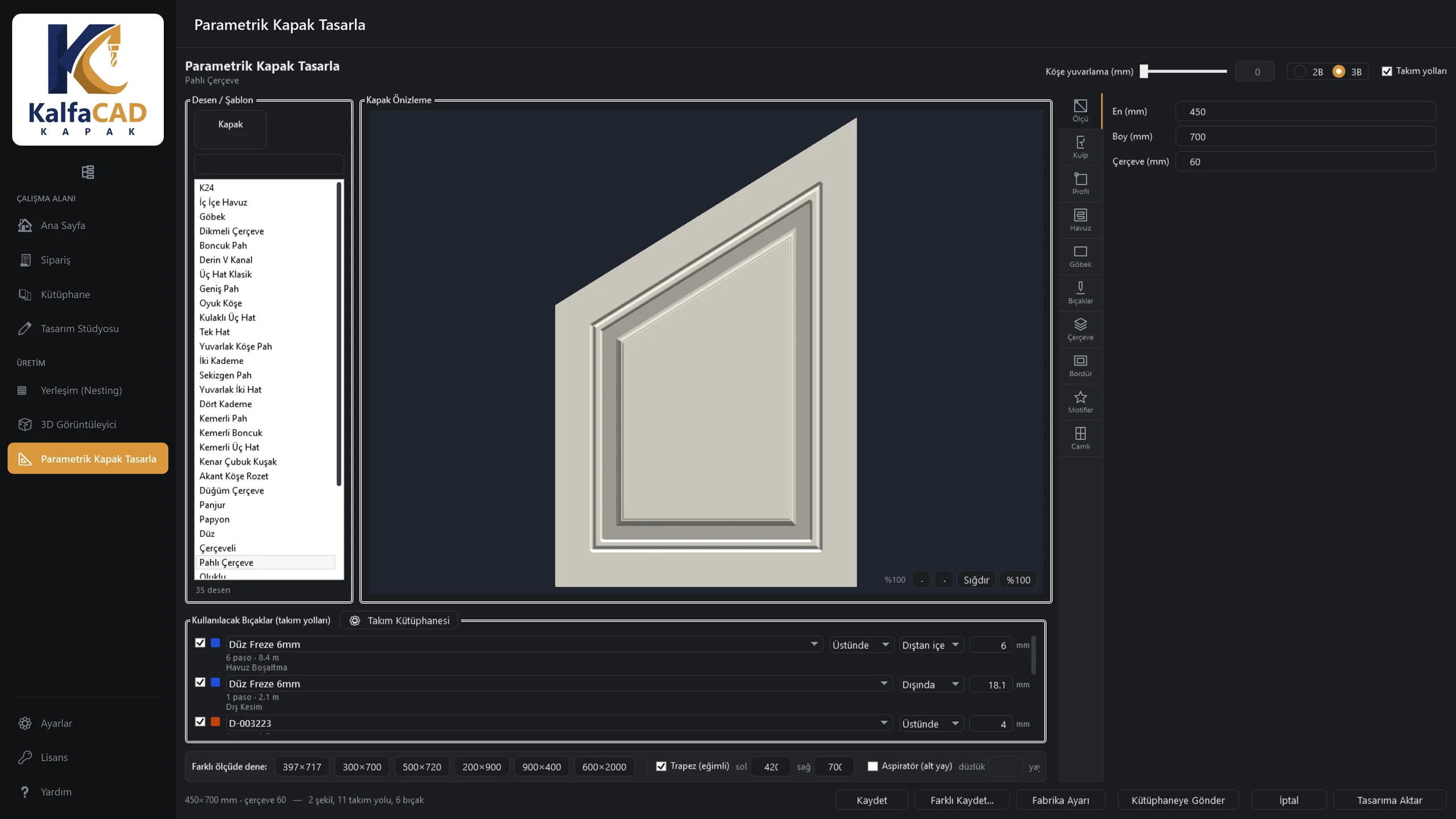

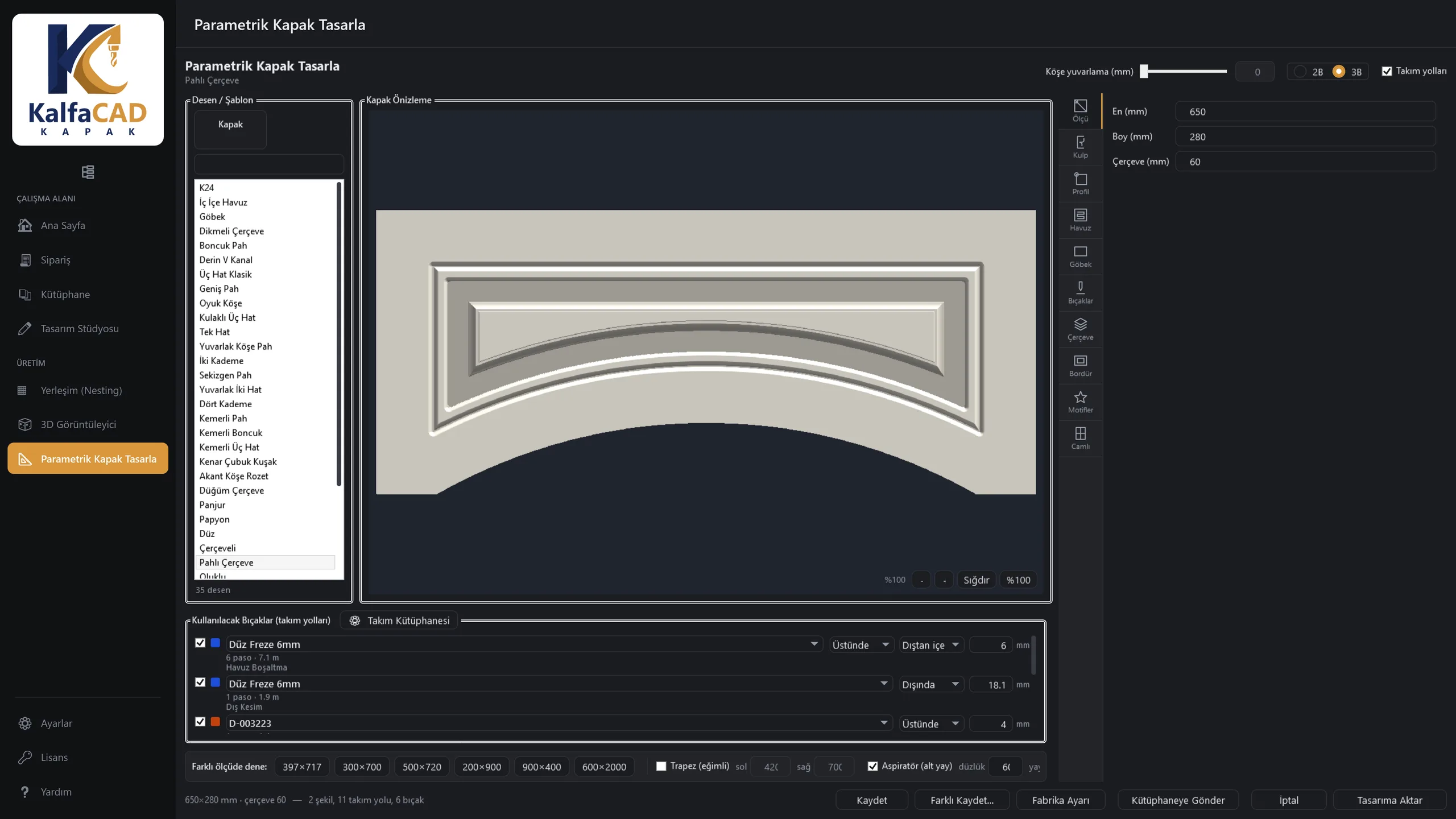

Eğimli dolap: sol ve sağ yüksekliği, toplam genişliği ve kapak adedini gir; N trapez kapak listeye tek seferde düşer, yan yana kapaklar ters açılır. Aspiratör kapağı: alt kenar düzlük, yay, düzlük; yay derinliğini sen verirsin, desen bozulmadan izin verilen en büyük yayı program hesaplar.
Desen dikdörtgene çizilip esnetilmez; çerçeve, göbek ve hatlar yeni biçime göre yeniden çizilir. Yandaki kaydırıcıyla dene: sol yüksekliği ya da yay derinliğini değiştir, kapak 3B'de yeniden kurulsun. Yerleşim, G-code ve simülasyon aynı geometriyi kullanır.
Sağ 700 mm sabit; sol yükseklik düştükçe üst kenar eğiliyor, çerçeve ve göbek eğik kenarı izliyor.
Deseni seçtin; freze yolu hazır.

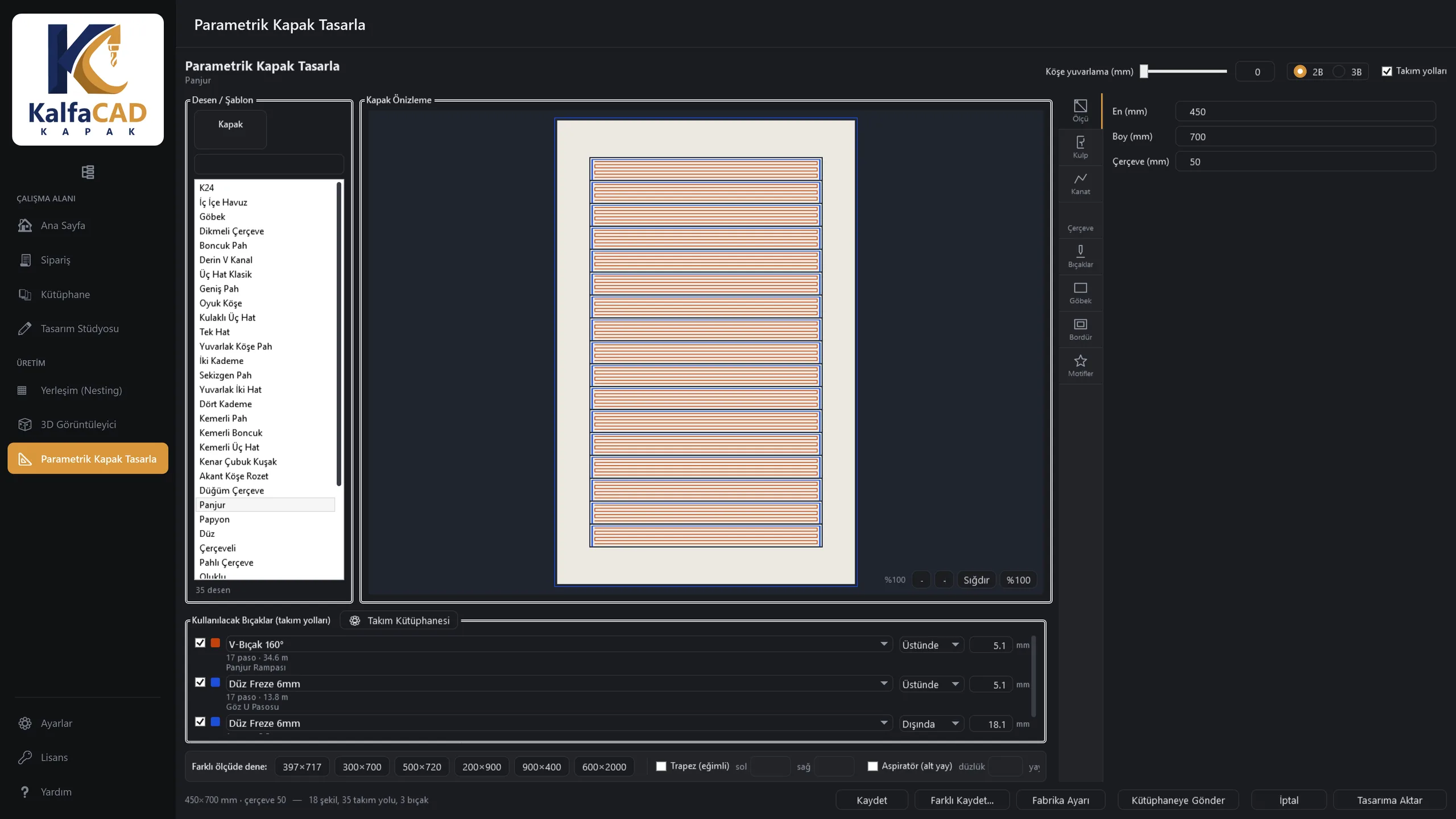

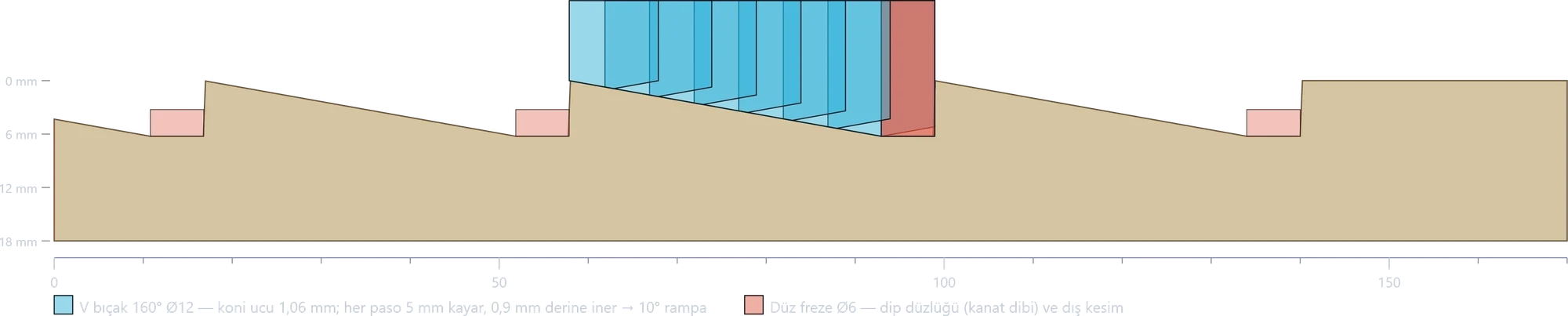

2B planda takım yolları, 3B'de kabartma önizleme; bıçak listesi paso sayısını ve derinliği gösterir. Aşağıdaki kesit programın yükseklik haritasından: bir panjur kapağın alt çerçevesi ve üç kanat. Ortadaki kanatta V bıçağın gerçek silüeti; her paso 5 mm kayıp 0,9 mm derine iniyor, rampa bu basamaklardan oluşuyor.
Liste gir, plaka çıksın.
- 01
Sipariş listesi

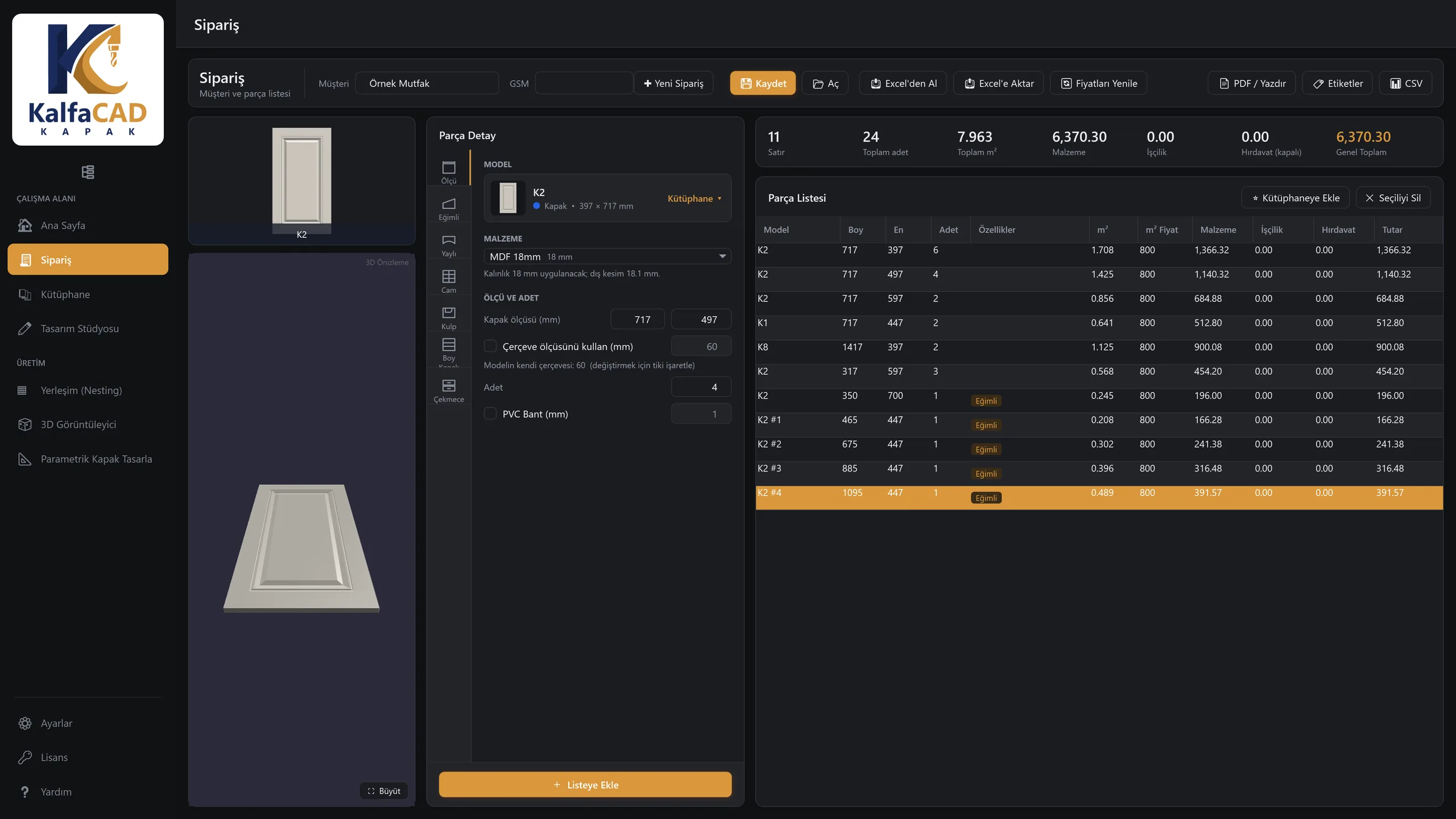

Müşteri, model, en × boy, adet, malzeme, çerçeve payı. Excel'den al ya da elle gir; trapez, aspiratör, camlı, J kulplu, boy kapak ve çekmece seti aynı listede.
- 02
Desen
Kütüphaneden 33 hazır model ya da Parametrik ekranda 13 desen ailesi. Hepsi parametrik: ölçü değişince desen yeniden çizilir.
- 03
Yerleşim

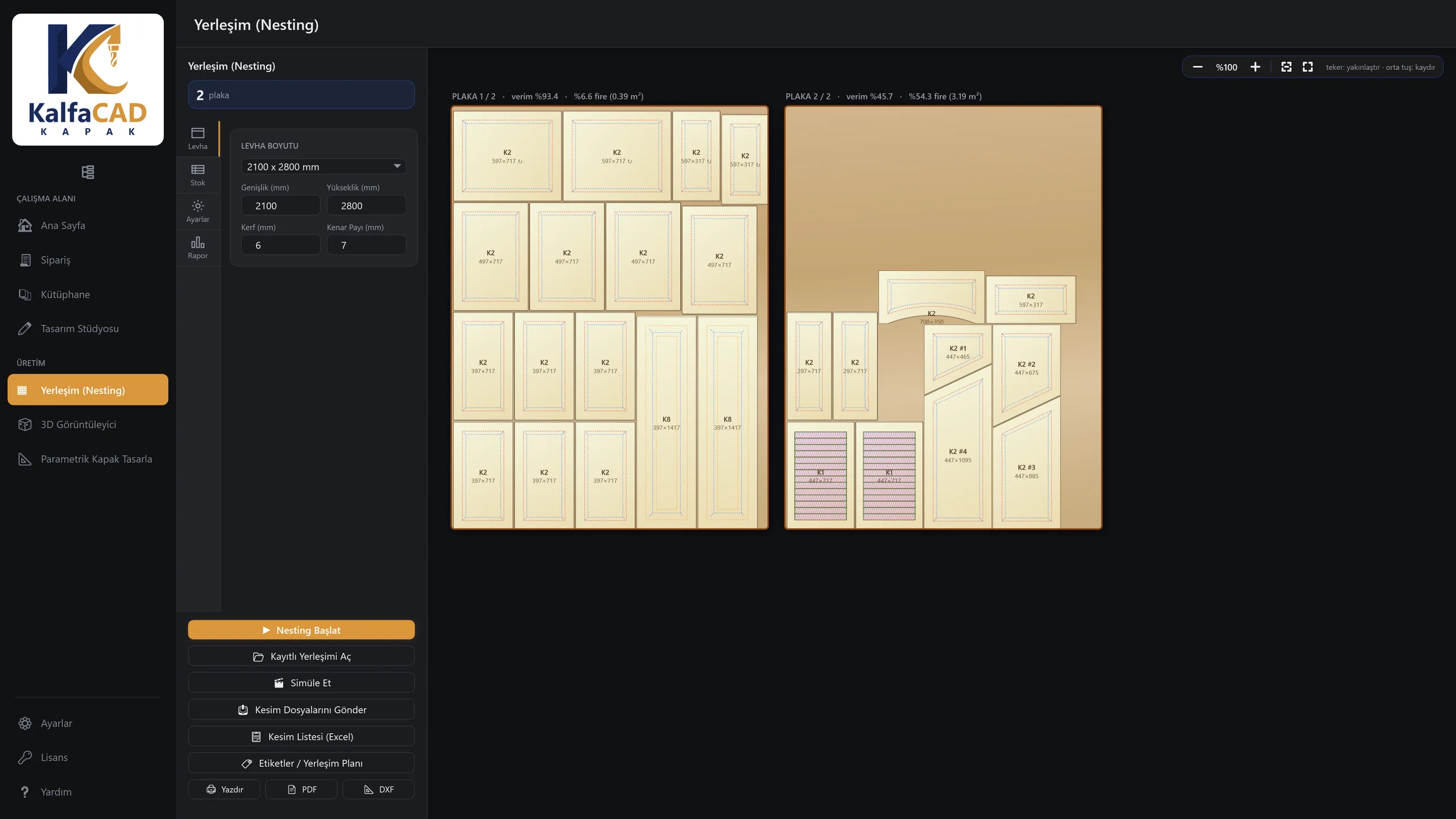

Kapaklar plakaya yerleşir; her plaka için verim yazar. 22 düz kapak iki plakaya 4,8 saniyede.
- 04
Makineye

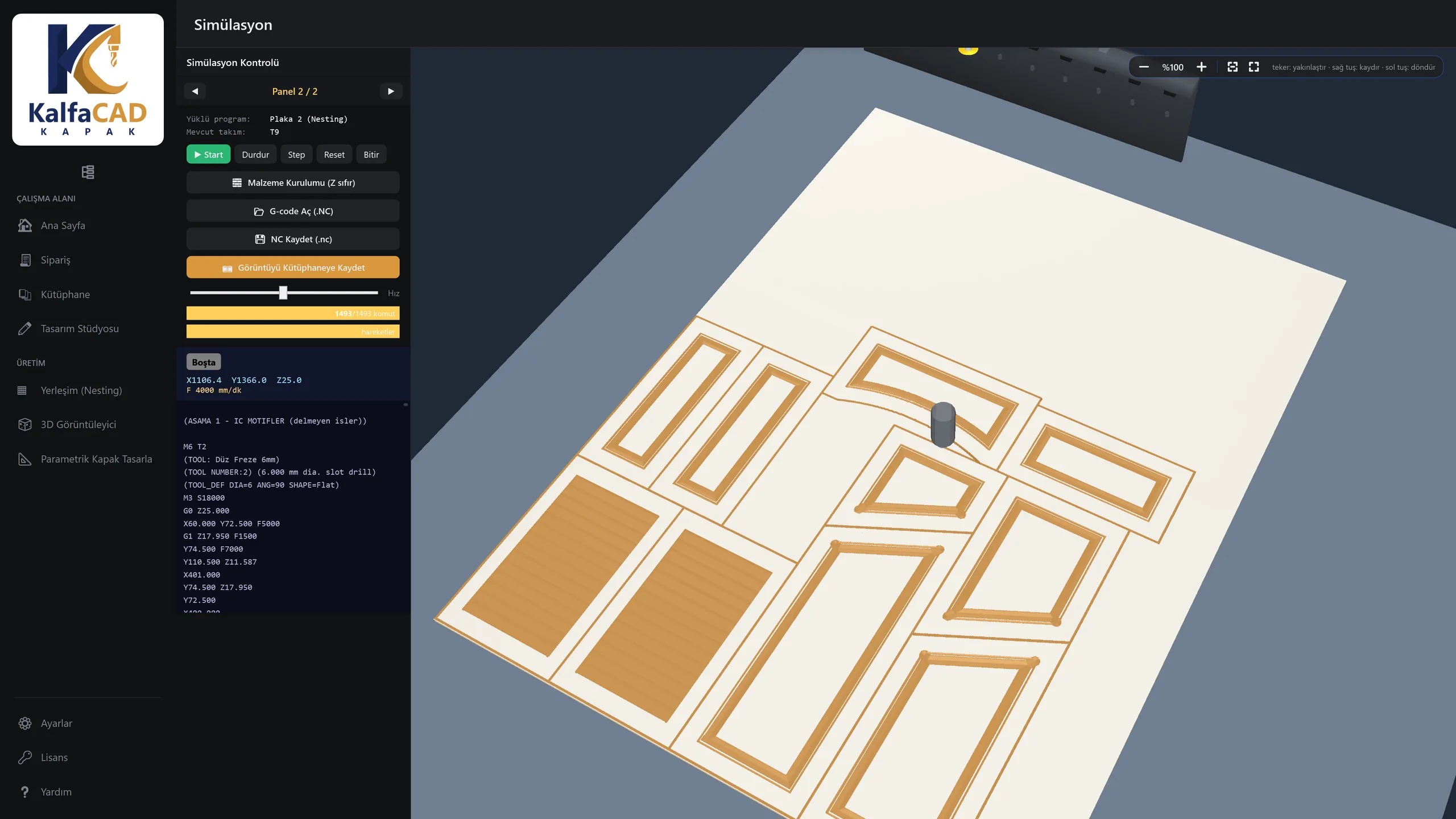

Kullanılan takımları gözden geçir, kesim ayarlarını ver, plaka başına G-code al. Simülasyonda ne çıkacağını gör, etiketleri bas, USB'ye gönder.
Düz tabla CNC; post şablonu senin makinene.
15 G-code şablonu; sıfır köşesi, eksen yönü ve plaka değişkenleri düzenlenir. Kesim ayarları: rampalı dalış, paso derinliği, iki seferde kesim, bitişte yavaşlama, köprü, Z referansı.
- Fanuc
- GRBL
- Mach3
- Adtech
- Siemens 840D
- Heidenhain ISO
- LinuxCNC
- Syntec
- Weihong NCStudio
- OSAI
- NUM
- Centroid
- KRC AutoLabel
- Biesse ISO
- Generic
Kapak'ın post listesi Dolap'ınkinden ayrı: burada G-code diyalektleri var; Dolap'taki Biesse CIX ve tpaCAD yolları Kapak'ta yok.
Makineden başka herkese de bir kâğıt.
- G-code plaka başına .nc, seçili şablonla; "Kesim Dosyalarını Gönder" ile USB'ye
- Plaka çizimi PDF, DXF, yazdır
- Etiket A4 ızgara ya da termal rulo; Code128 ve QR barkod
- Kesim listesi Excel; sipariş listesi Excel, CSV, PDF
- Fiyat m² fiyatı, işçilik saati, hırdavat; sipariş satırında

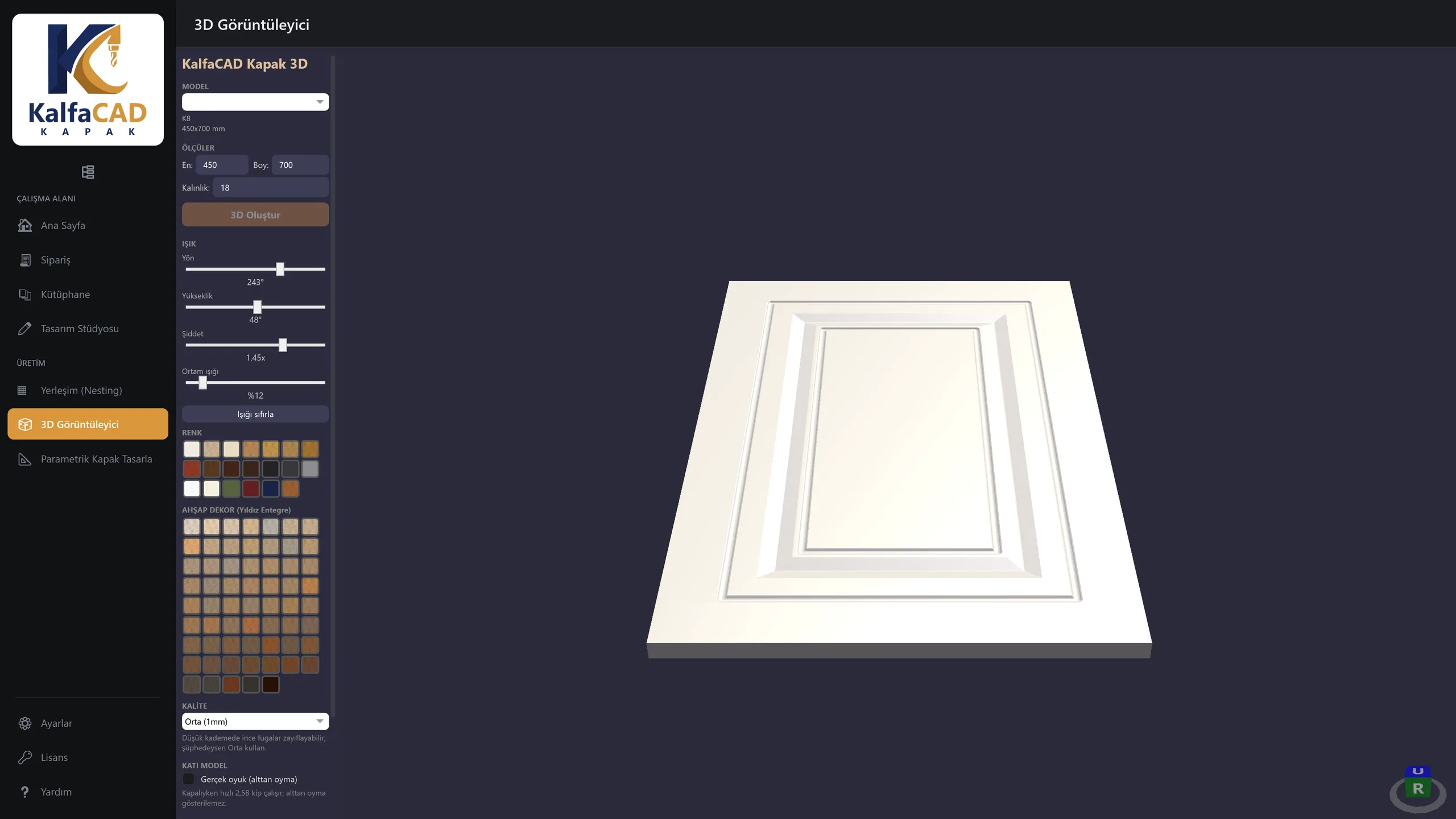

- 3B renk ve dekor görüntüleyici, STL katı model
Kısa cevaplar.
Kapak ayrı program, ayrı kurulum (~84 MB), ayrı lisans. Dolap'la birlikte almak isteyene paket var; WhatsApp'tan sor.
- Dolap lisansı Kapak'ı açar mı?
- Hayır. KalfaCAD Kapak ayrı bir program, ayrı bir lisans anahtarı. Paket fiyatı ve mevcut Dolap kullanıcılarına koşullar için WhatsApp'tan yaz.
- Hangi makinelerde çalışır?
- Düz tabla CNC router. 15 post şablonu: Fanuc, GRBL, Mach3, Adtech, Siemens 840D, Heidenhain ISO ve diğerleri; hepsi G-code (.nc). Şablonlar düzenlenebilir, makinenin sıfır köşesi ve eksen yönü ayarlanır.
- Kendi desenimi yapabilir miyim?
- Evet. Tasarım Stüdyosu'nda çiz (DXF/DWG/SVG de alır), takım yolunu ata, "Parametrik Yap" de; desen ölçüye bağlanır ve kütüphaneye girer. Parametrik ekranda ayarları değiştirip "Farklı Kaydet" de olur.
- Dolap modülündeki kapak listesi Kapak'a geçiyor mu?
- Henüz değil. Kapak tarafında köprü hazır; Dolap tarafındaki bağlantı yol haritasında. Bugün liste Excel/CSV ile geçer.
- Demo sınırı ne?
- 14 gün, bir işte en fazla 3 plaka çıktısı. Demo bozuk dosya üretmez; ya verir ya vermez.
Bir kapak çiz, makinede kes.
Demoyu indir (~84 MB), elindeki kapak ölçüsünü gir, deseni değiştir, takım yoluna bak. Post ayarını birlikte yaparız.
