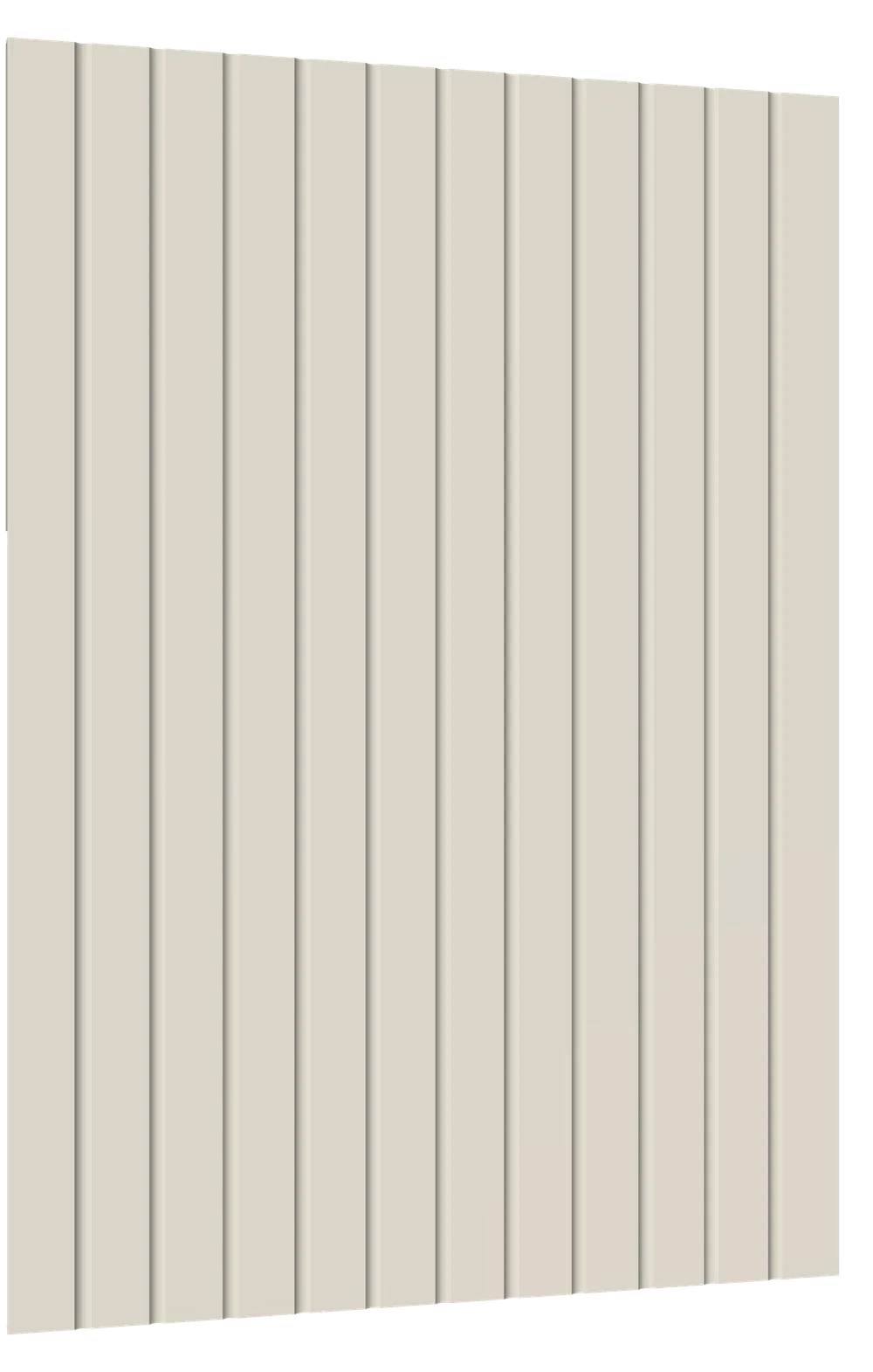

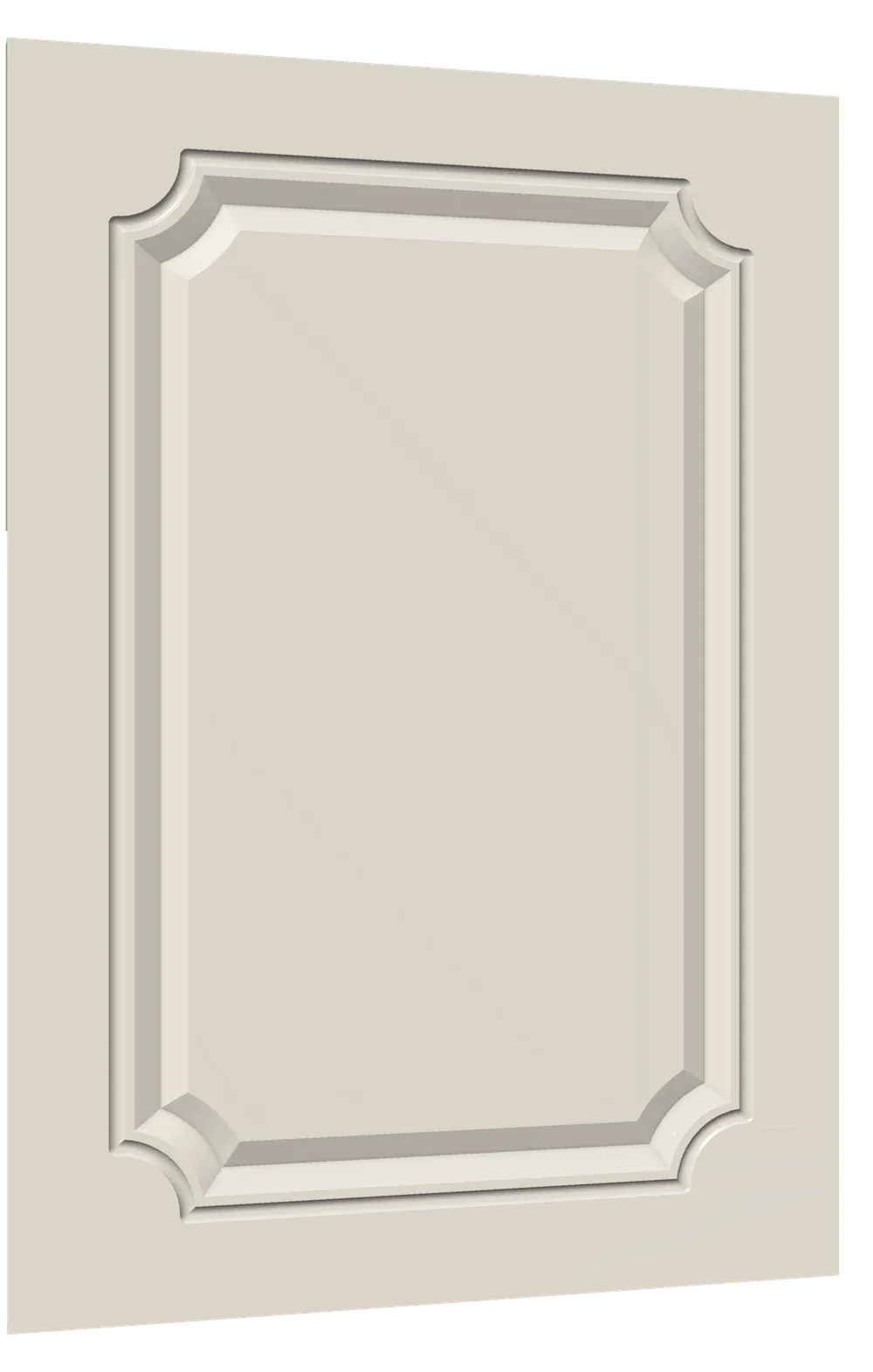

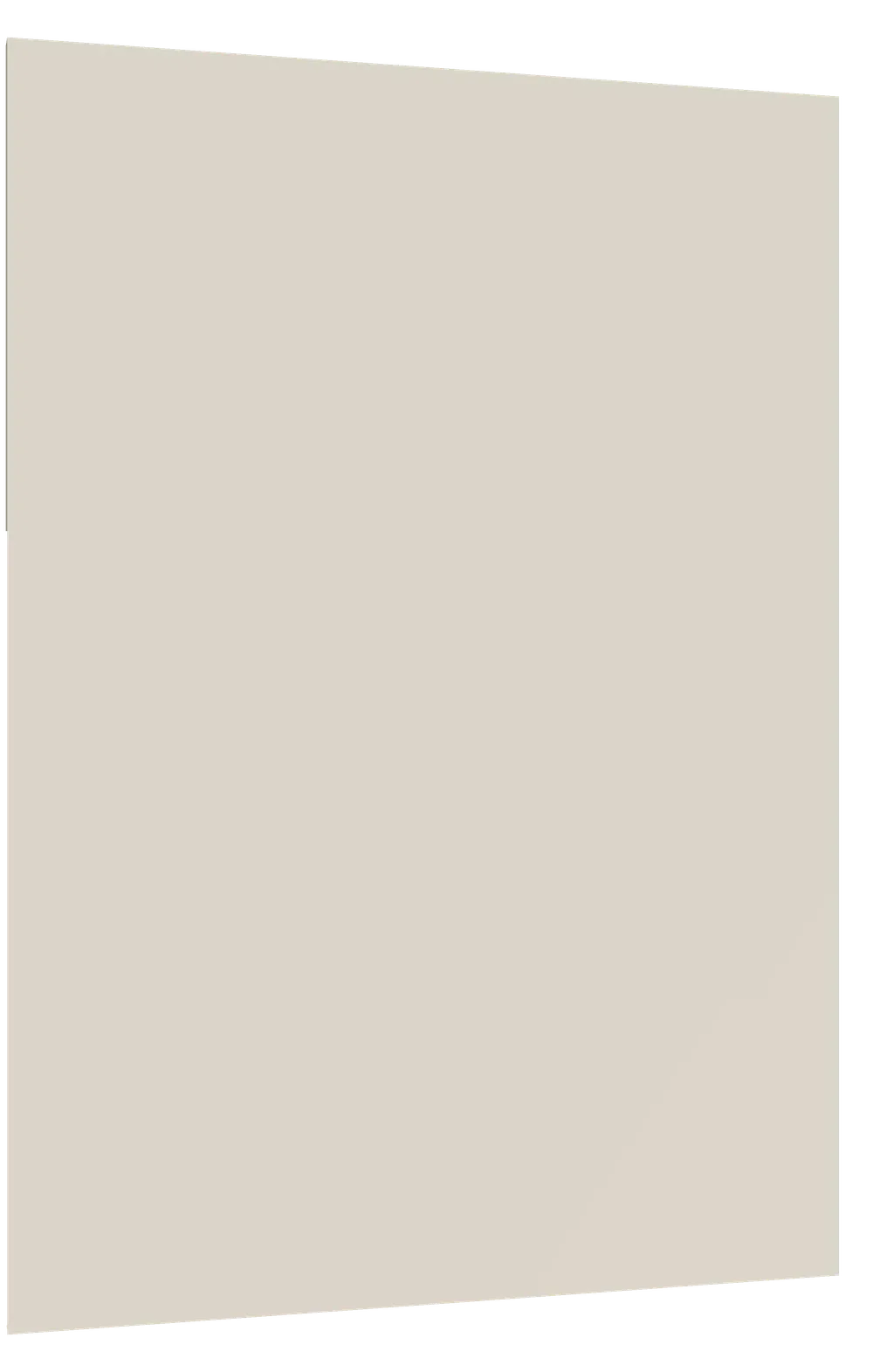

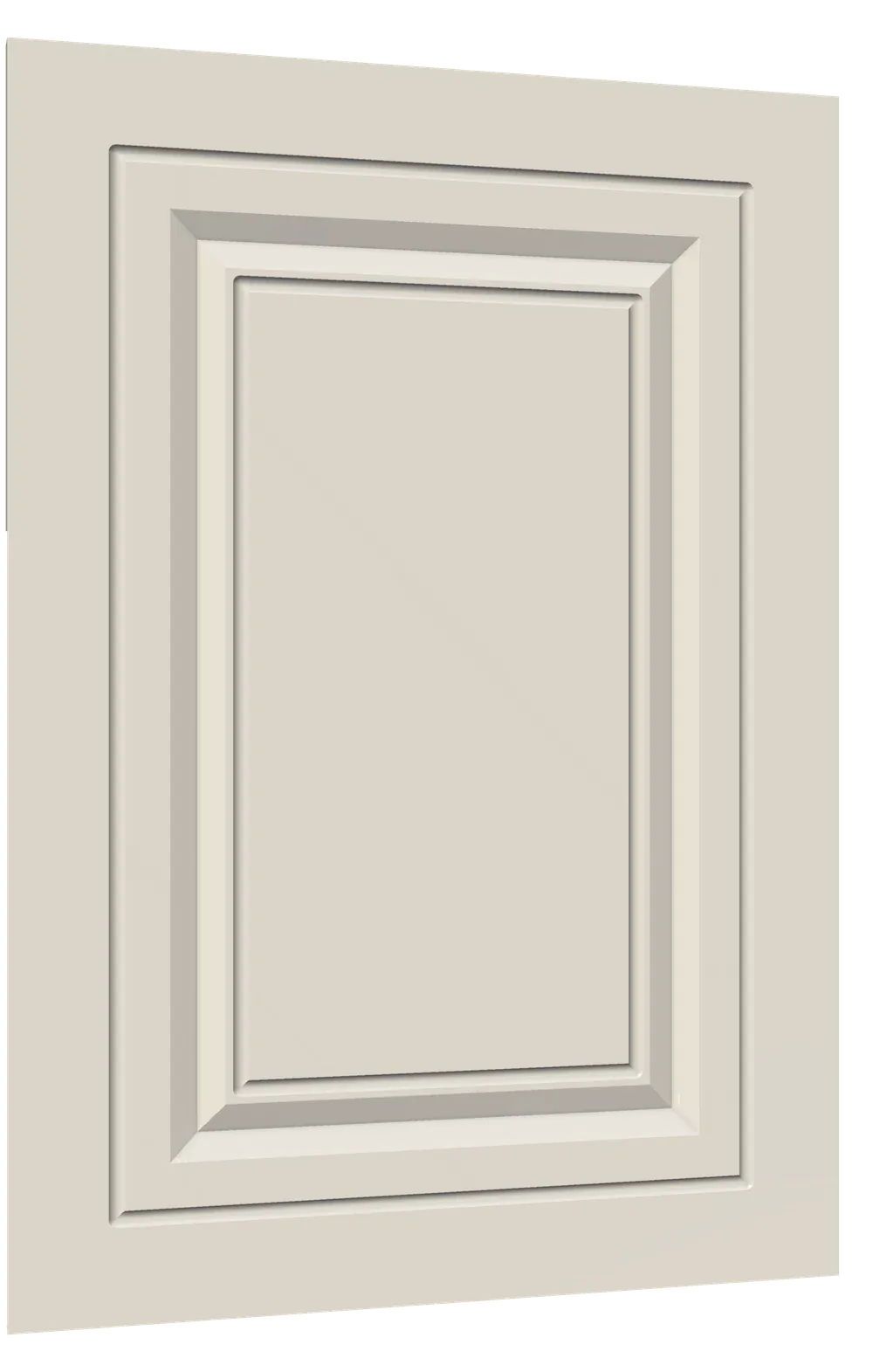

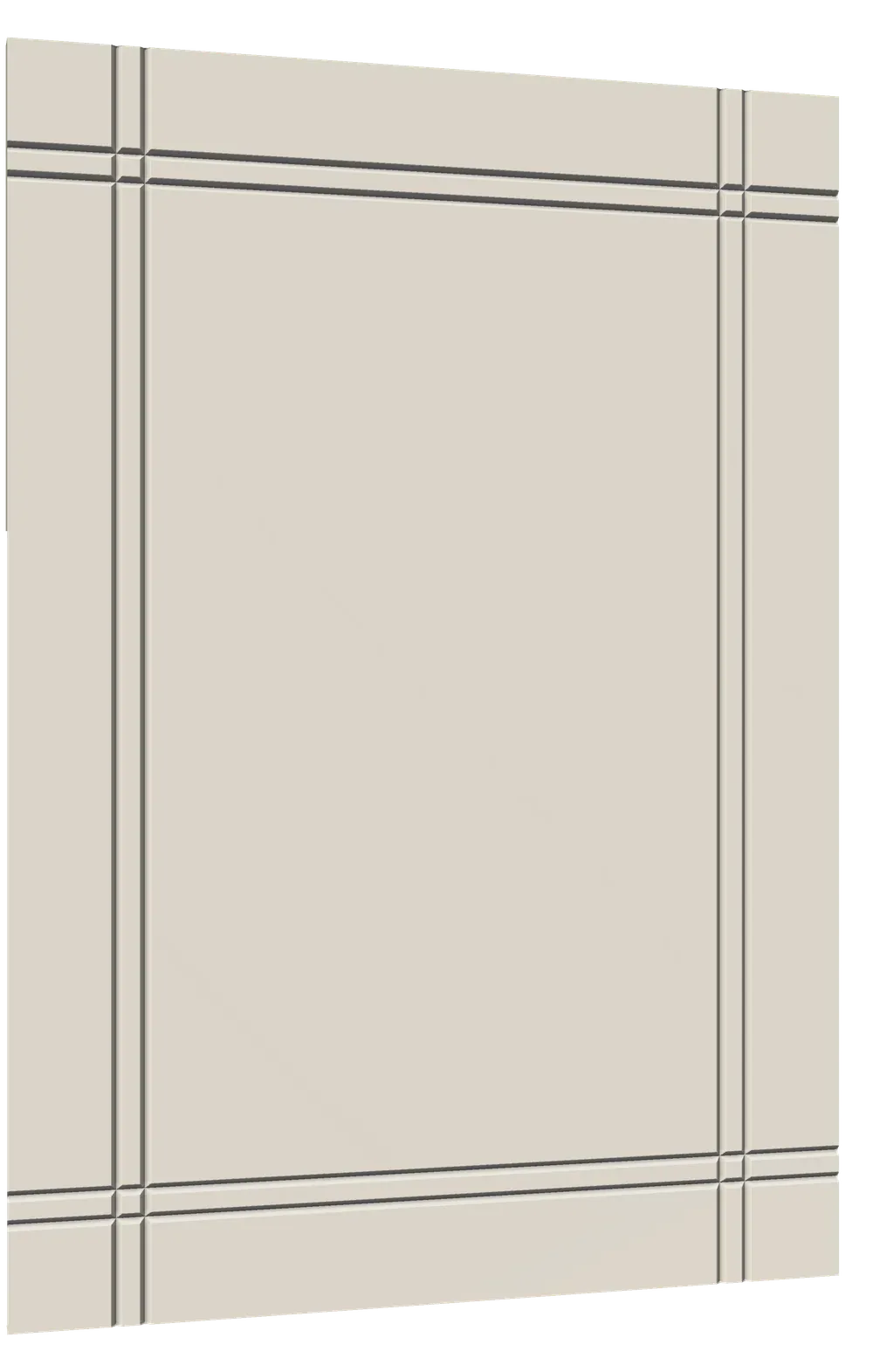

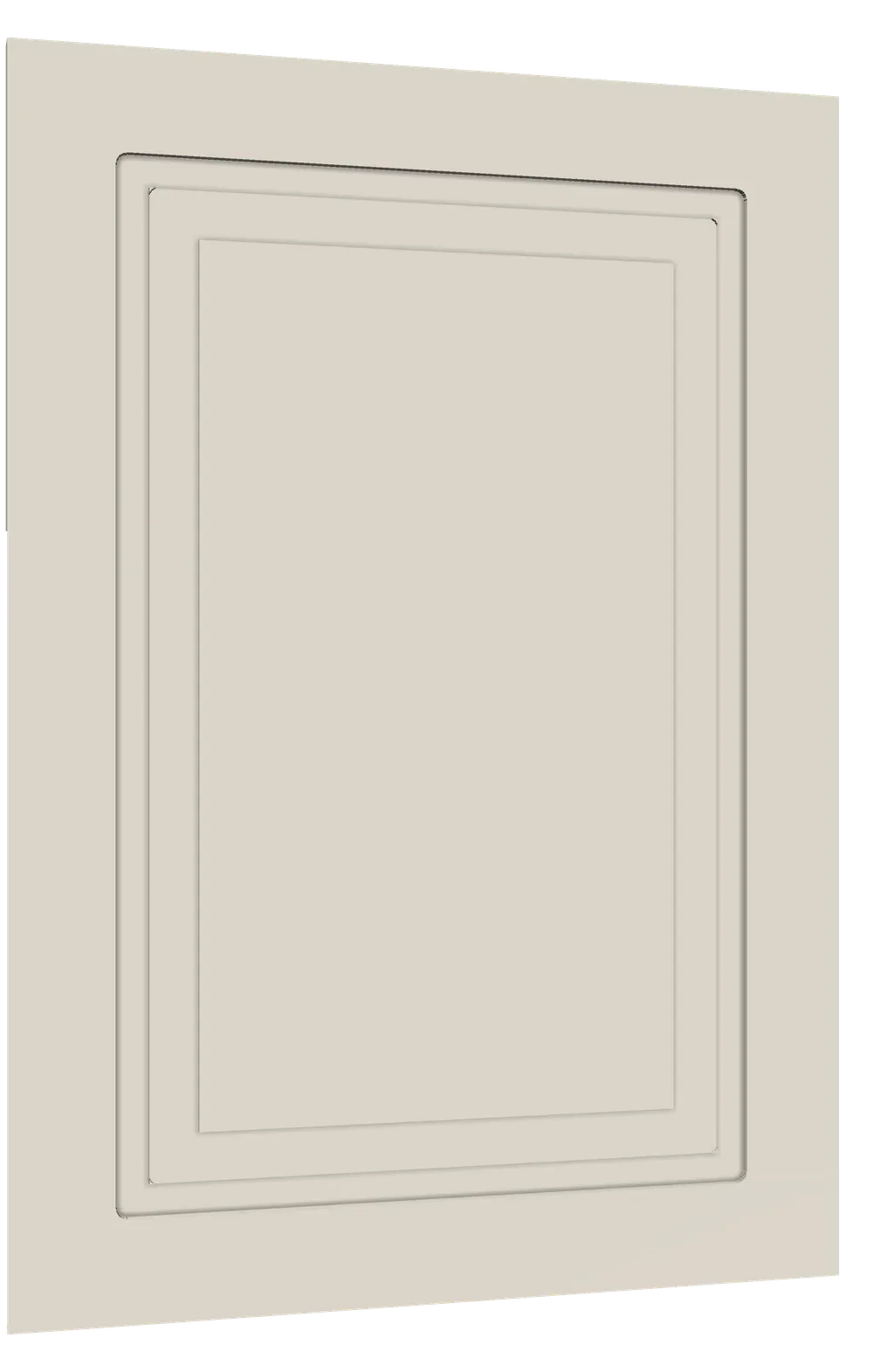

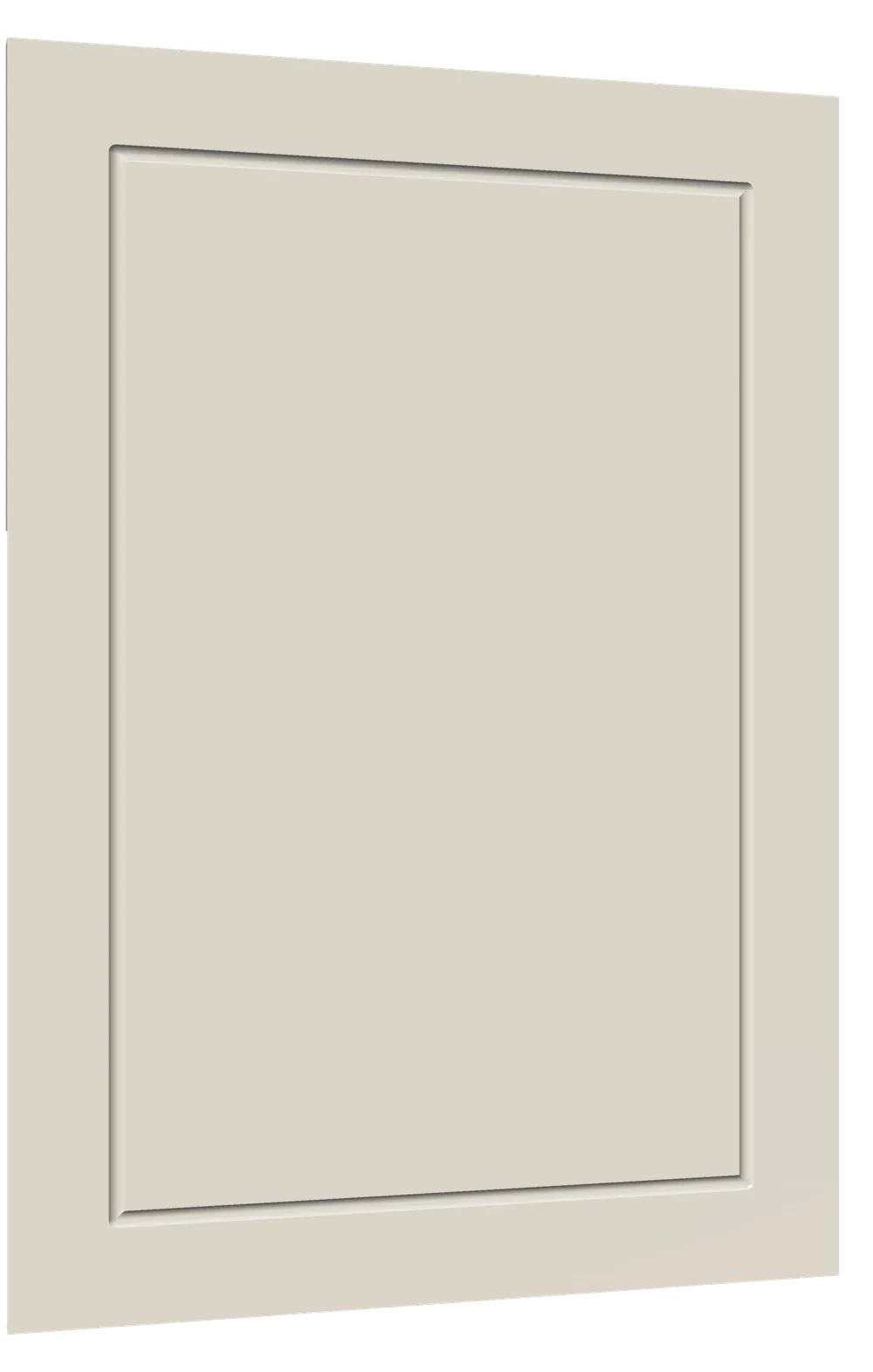

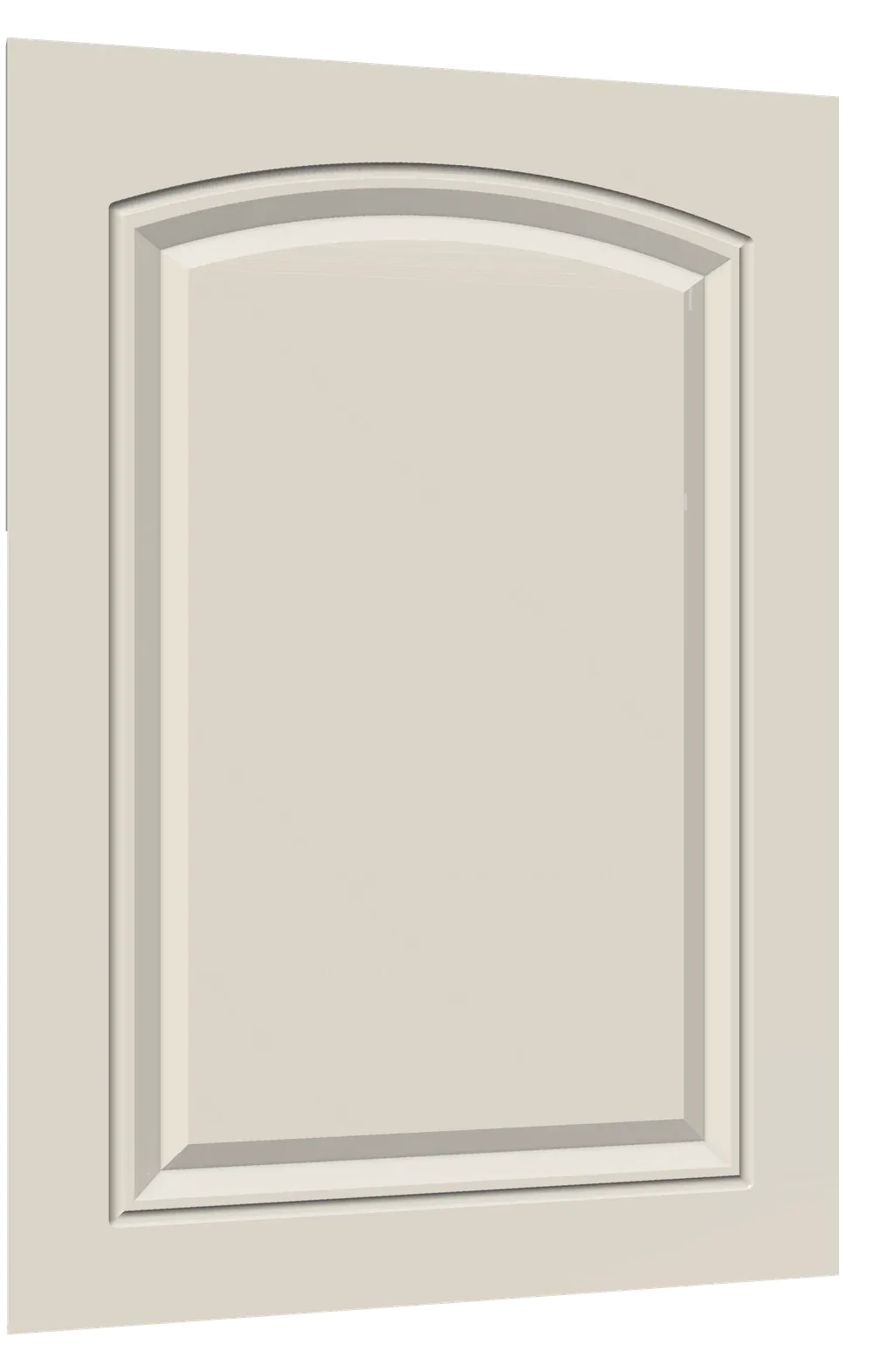

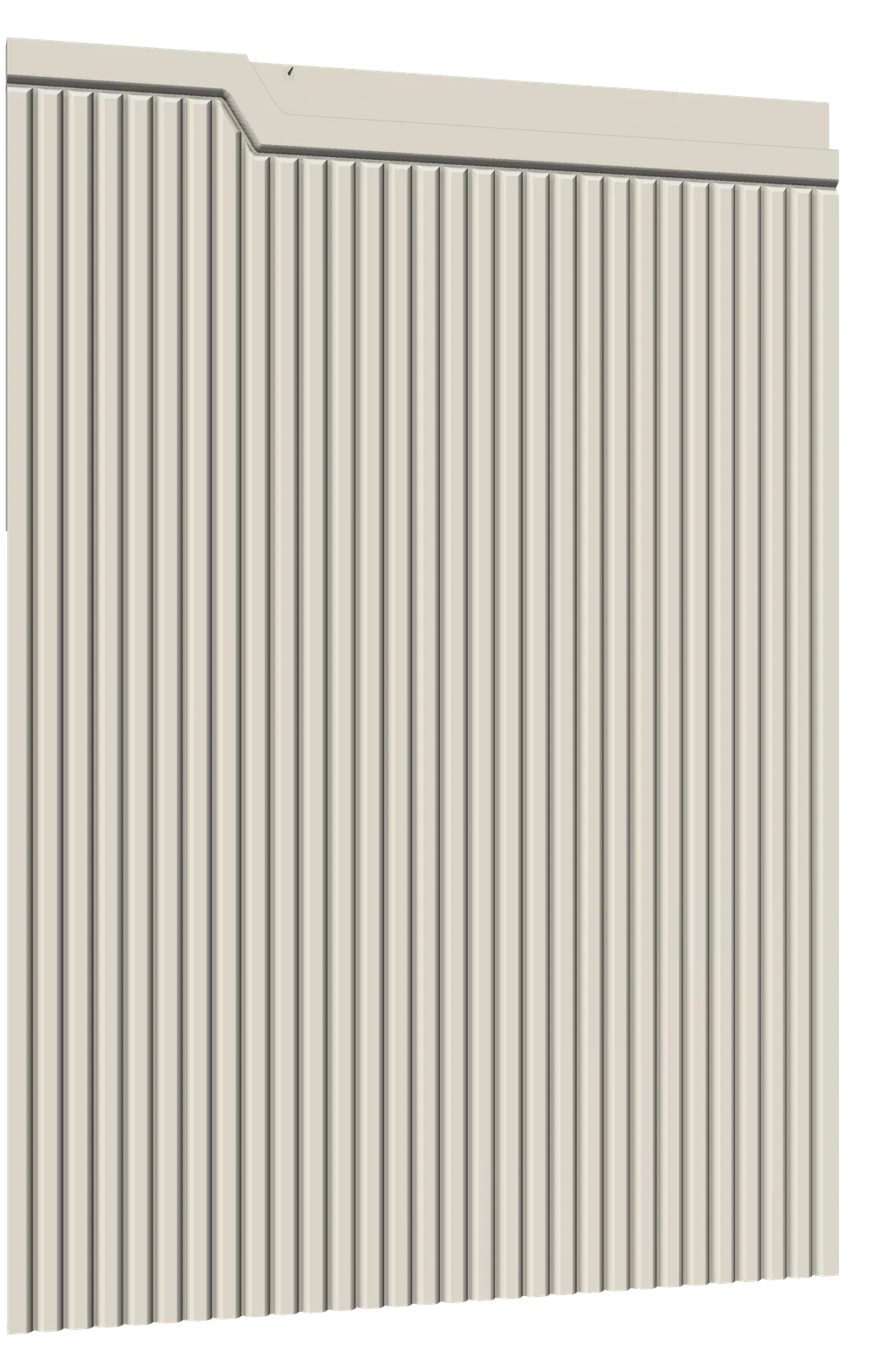

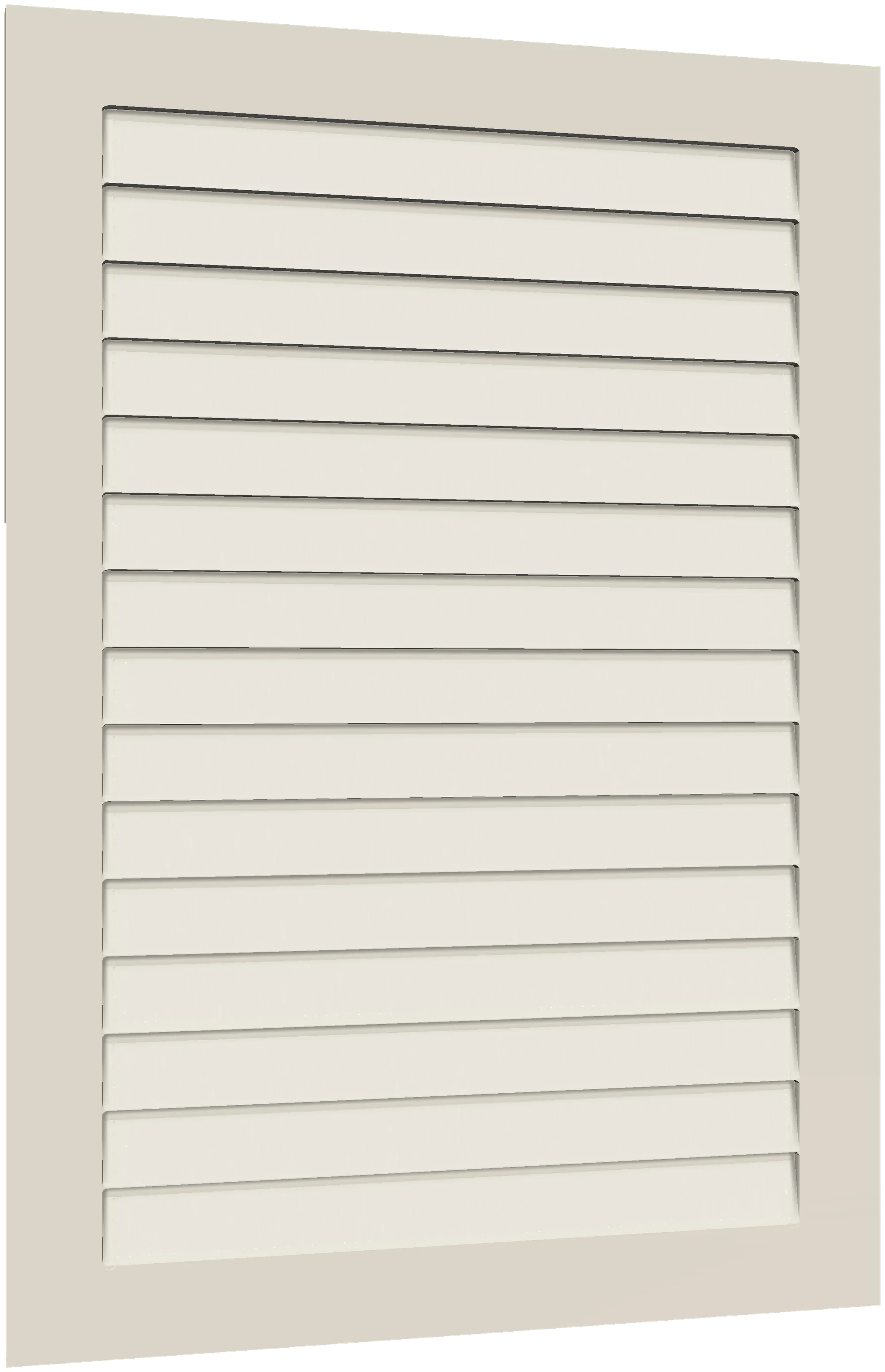

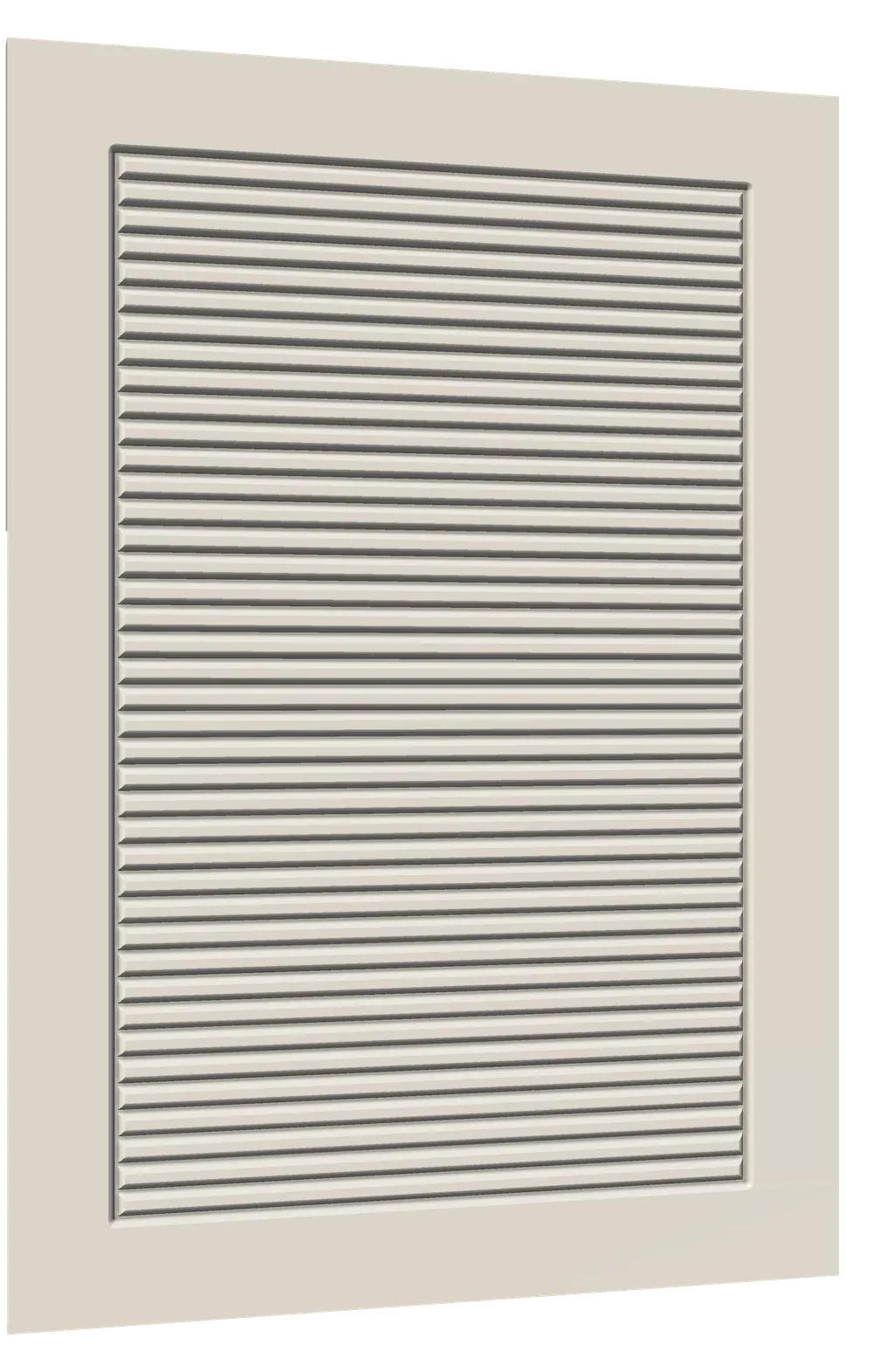

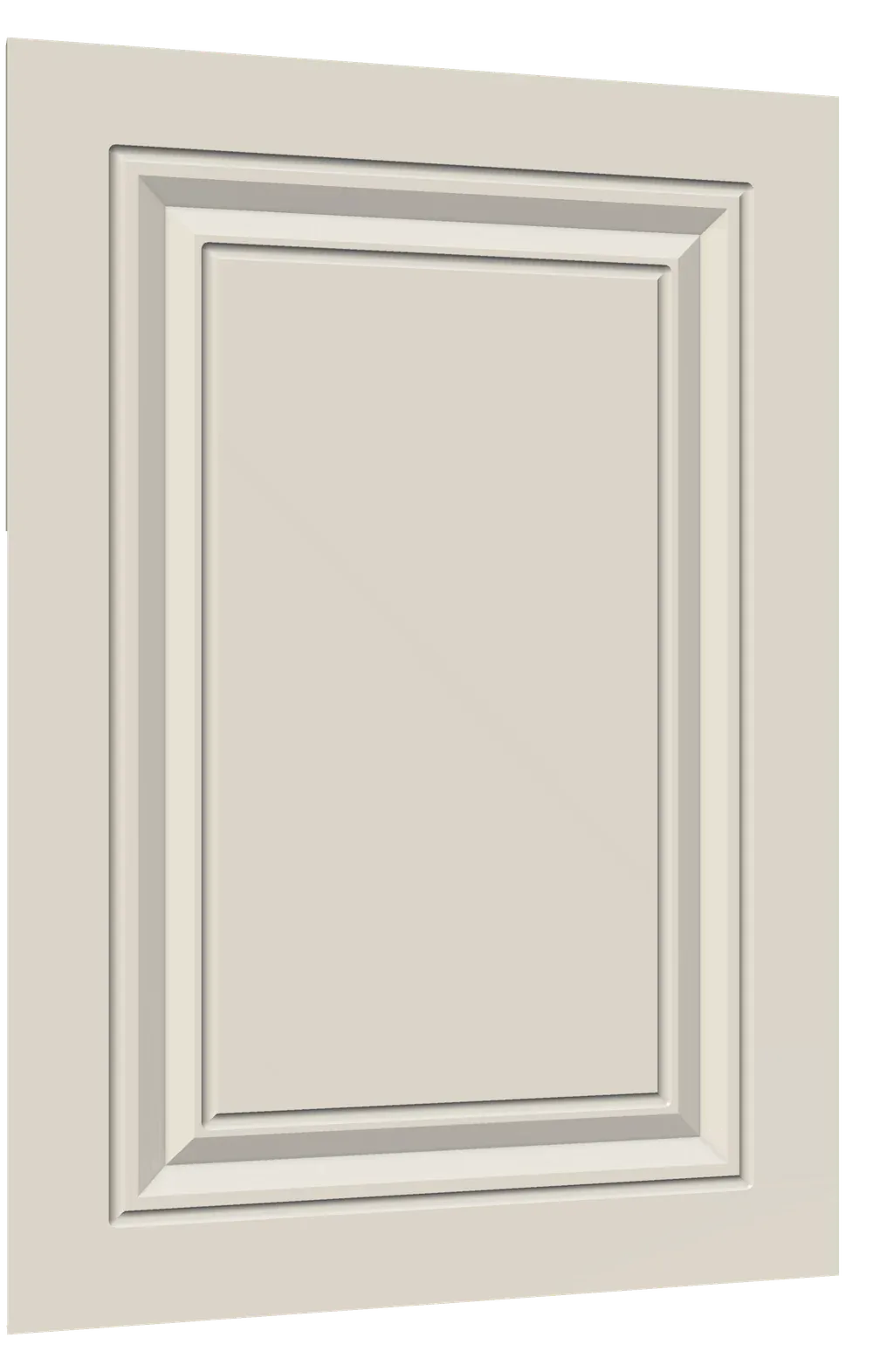

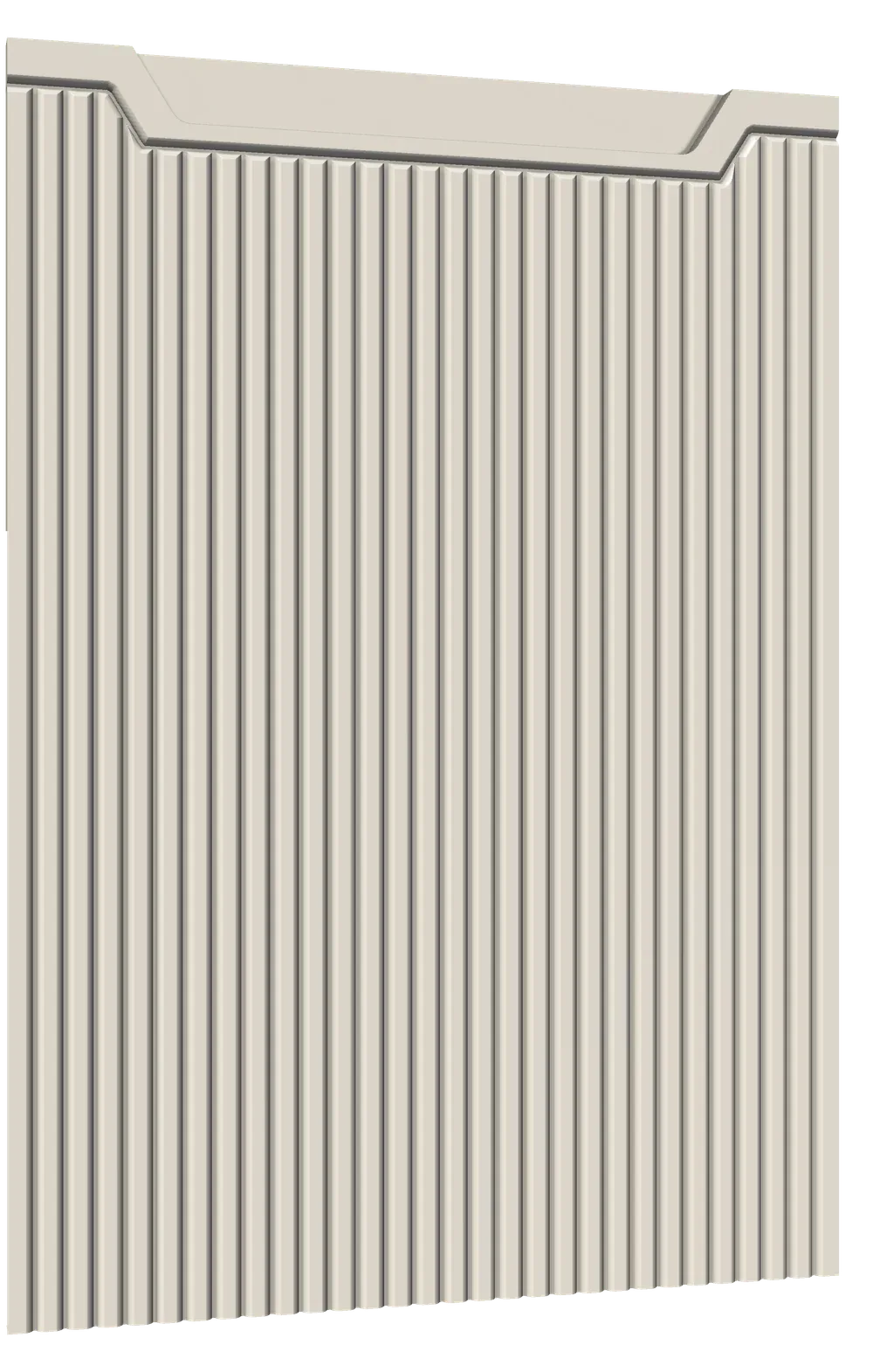

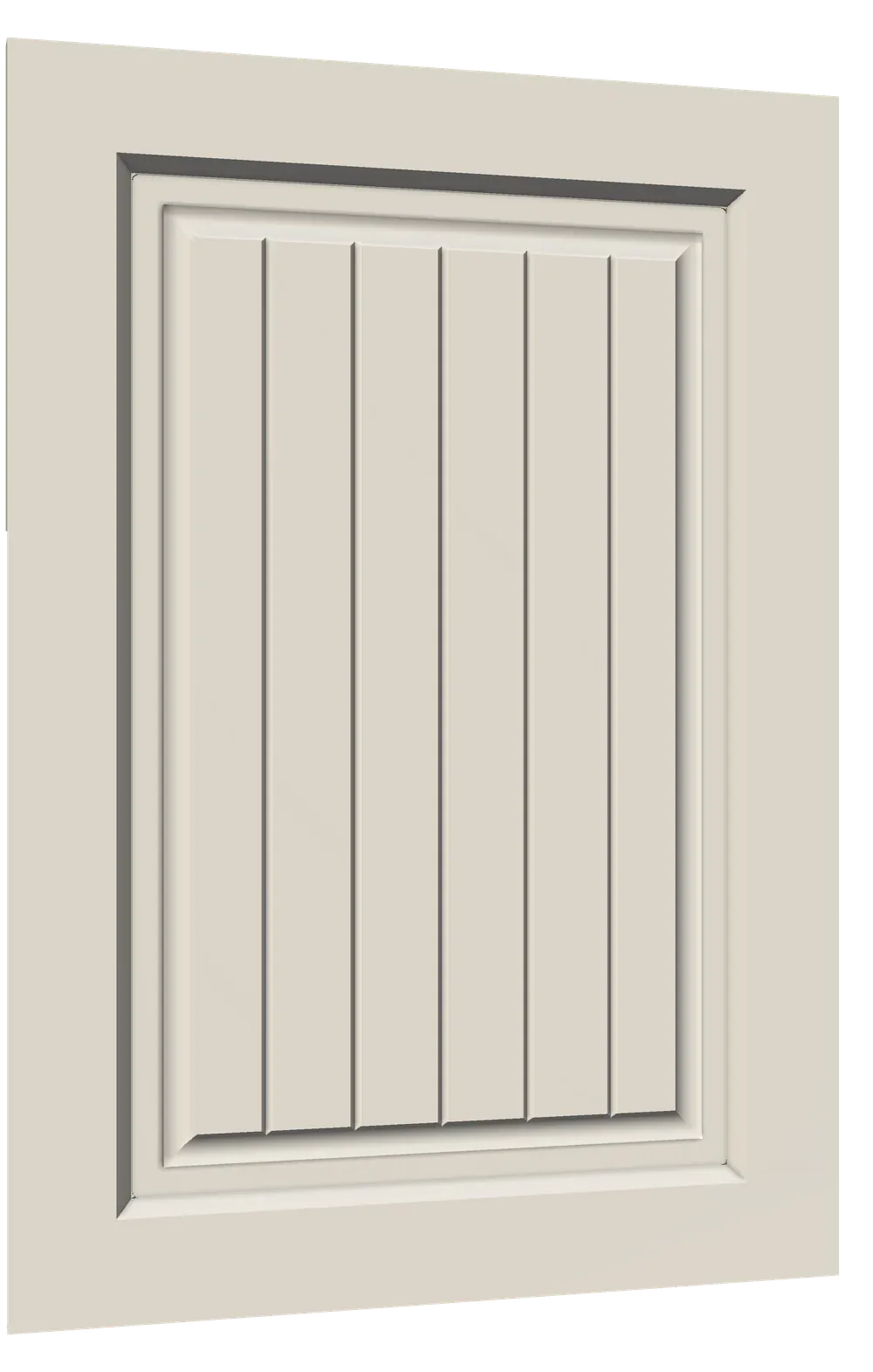

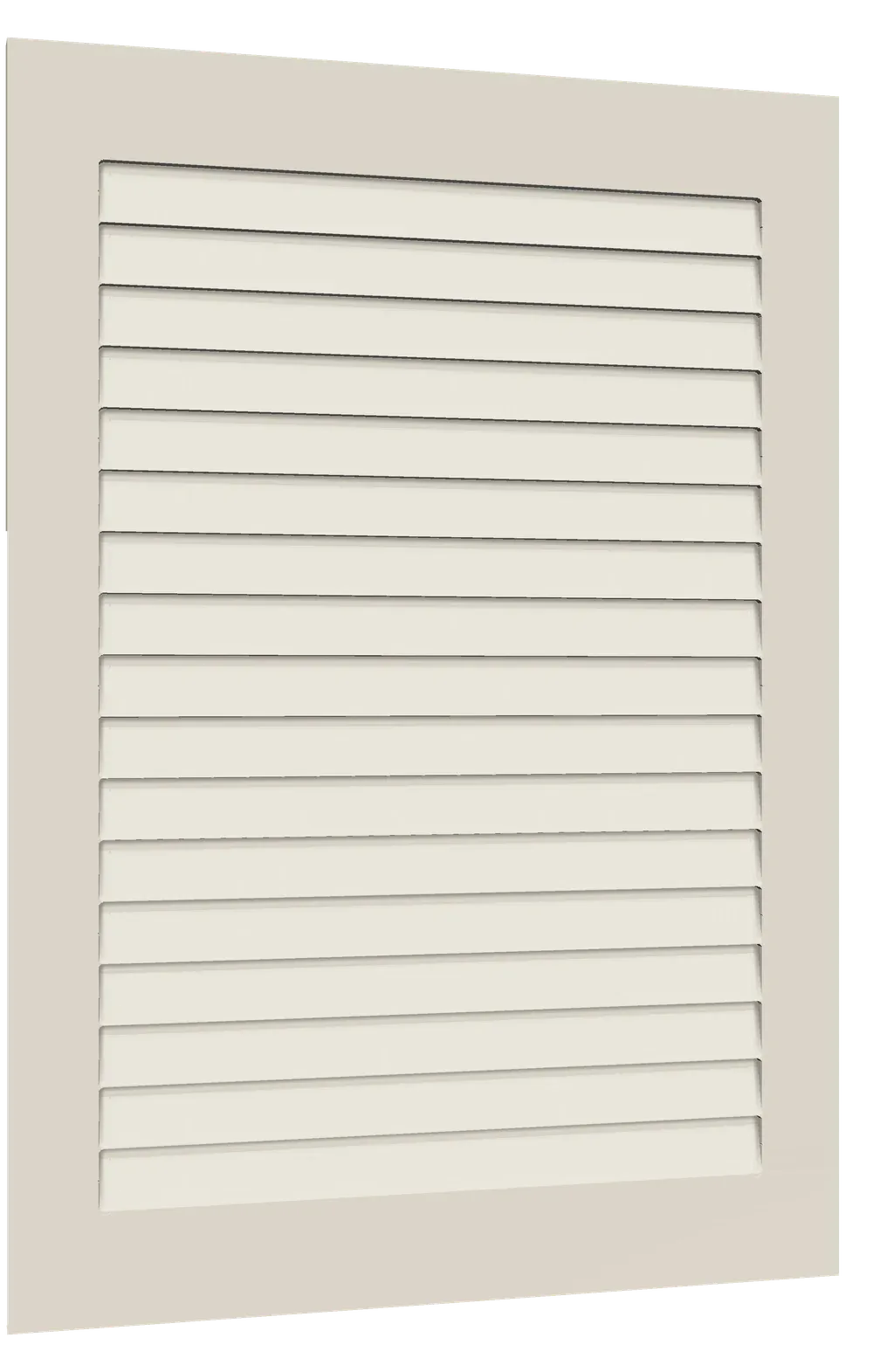

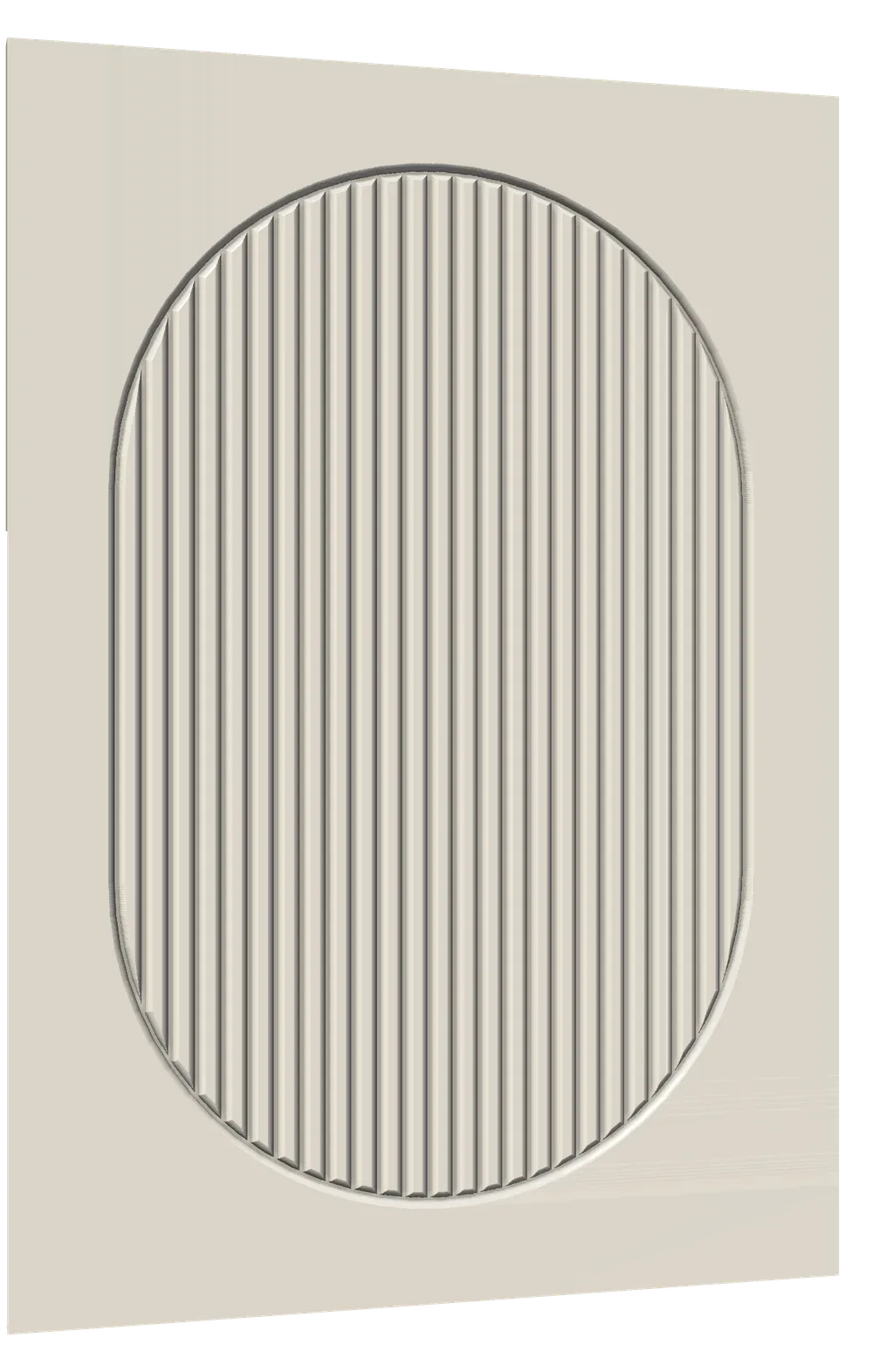

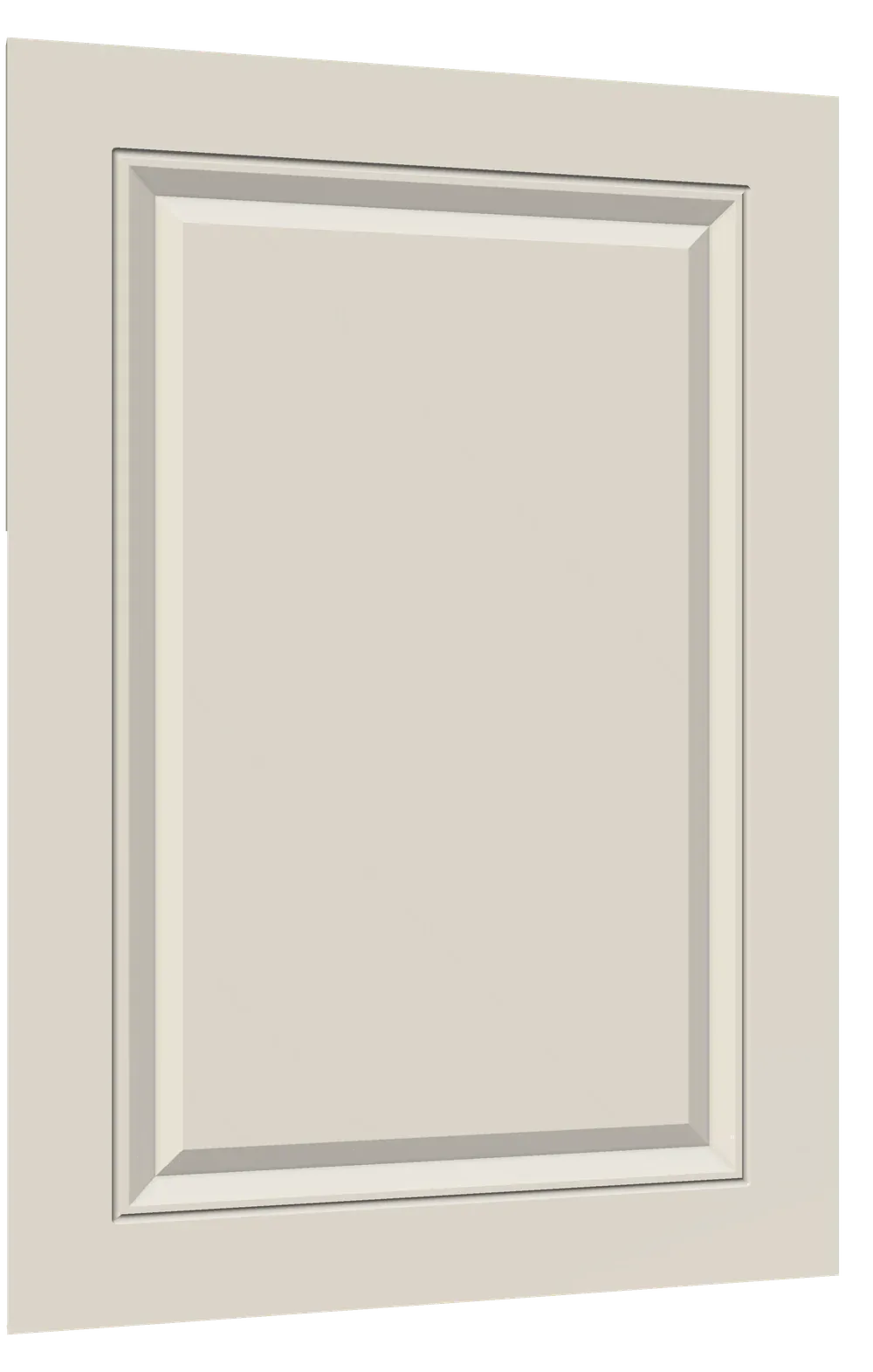

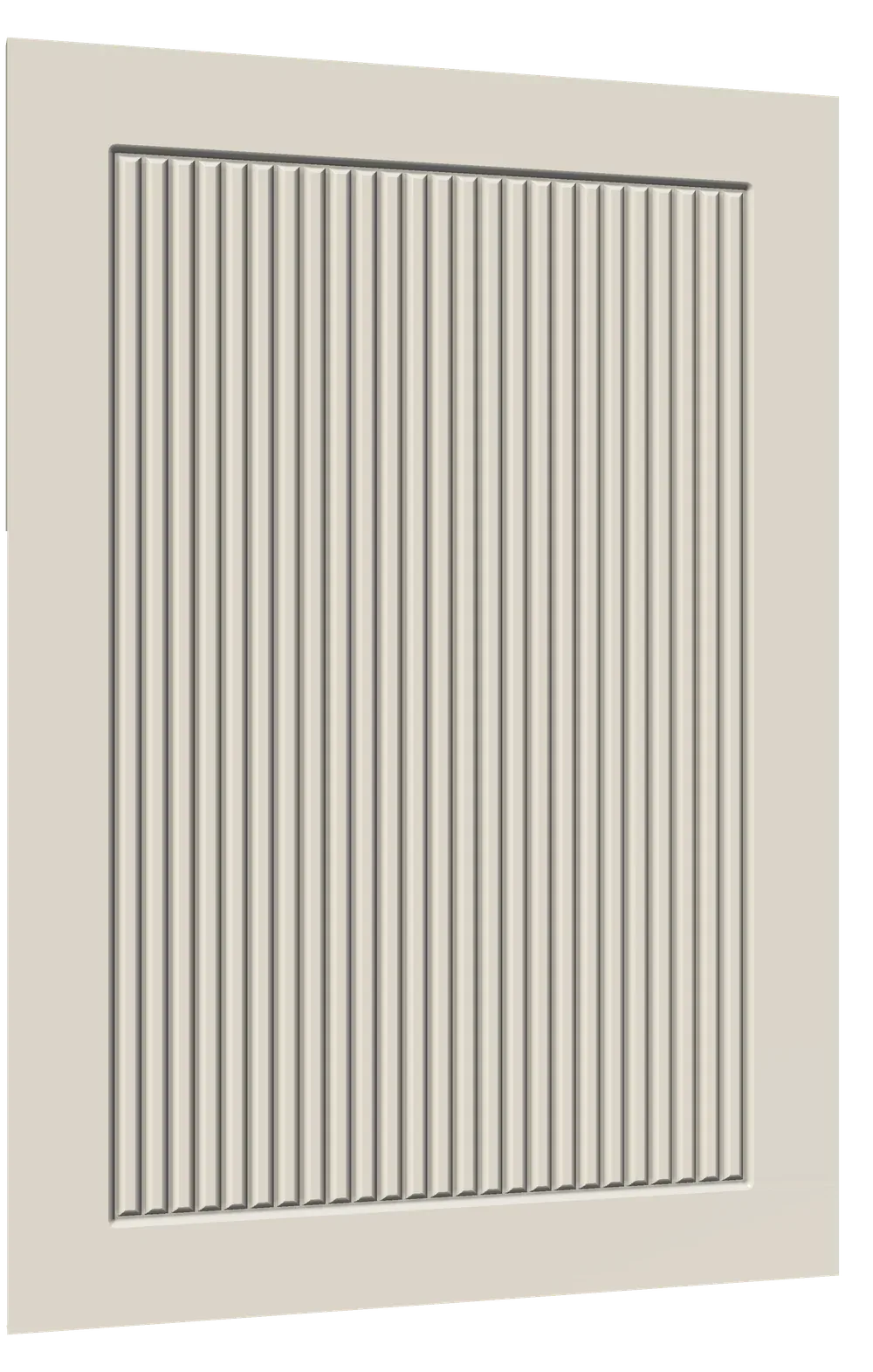

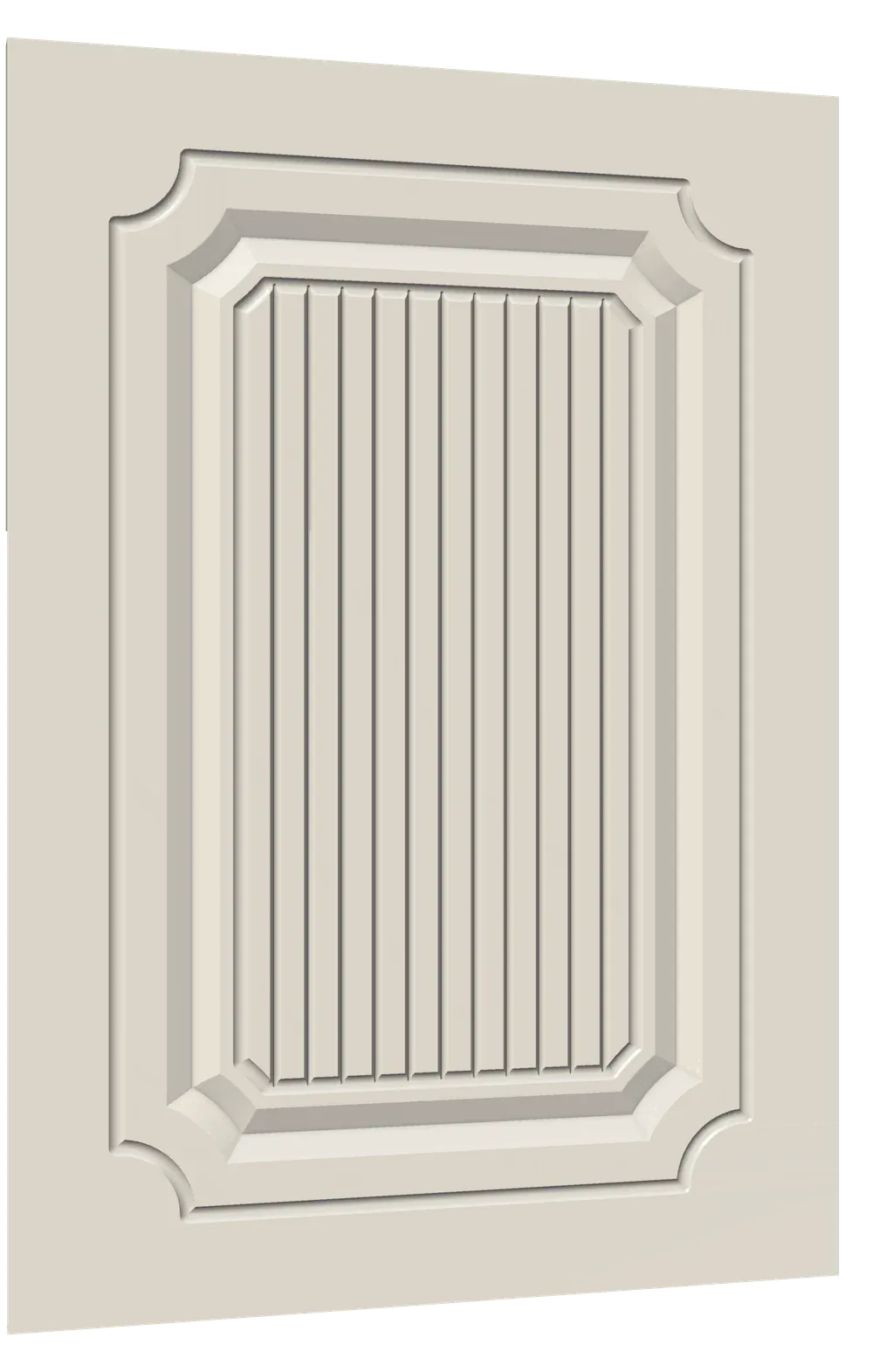

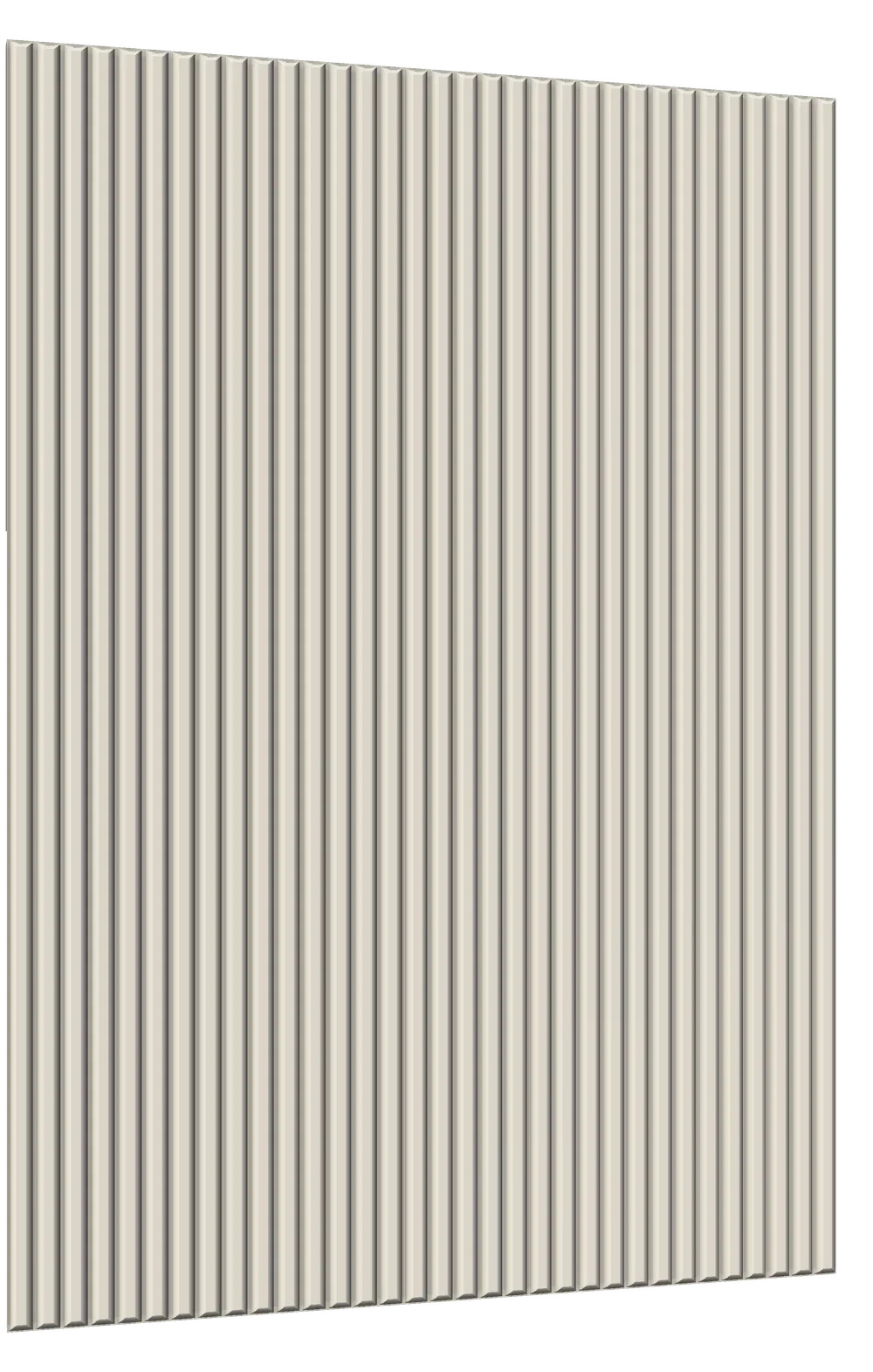

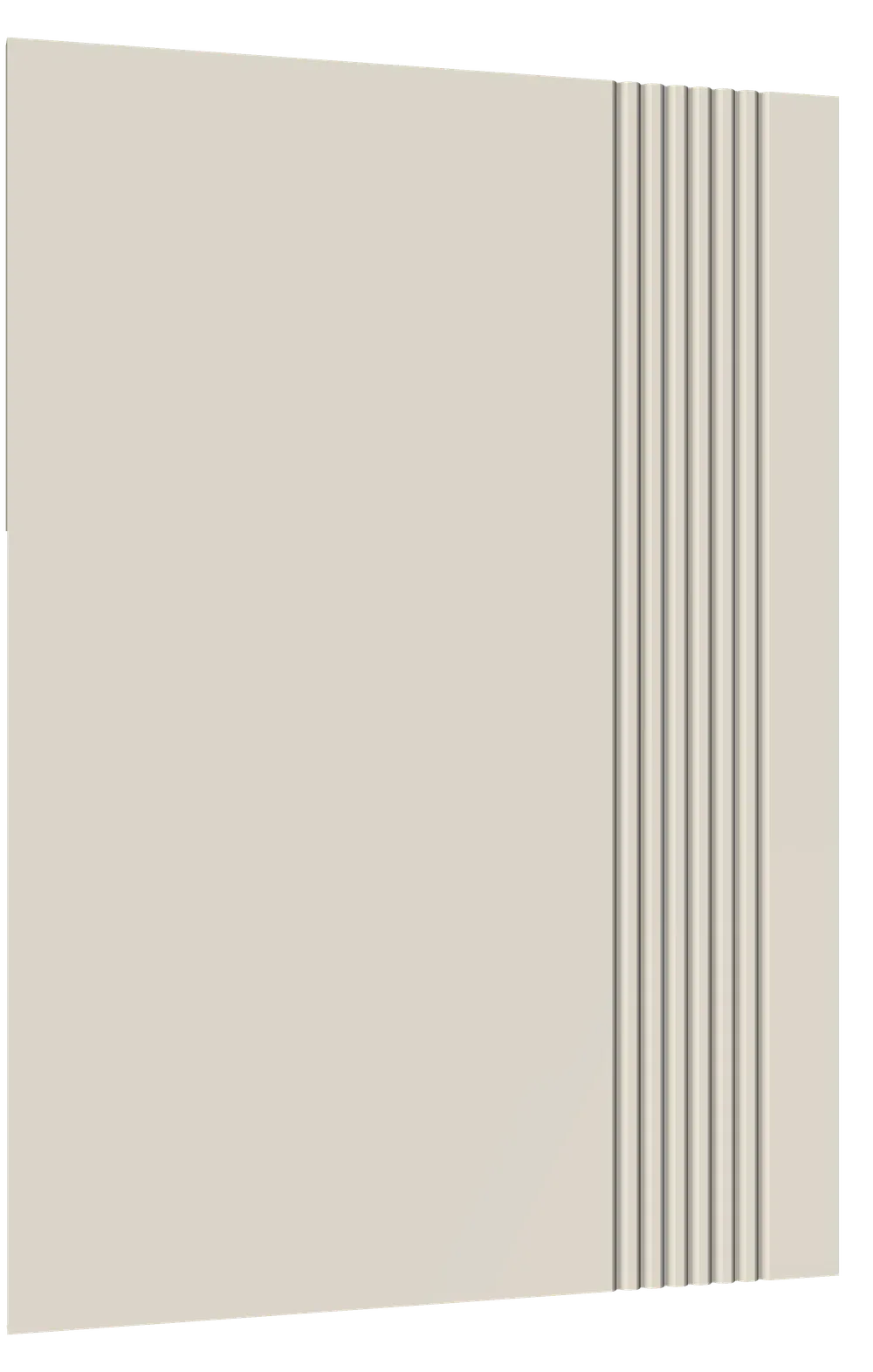

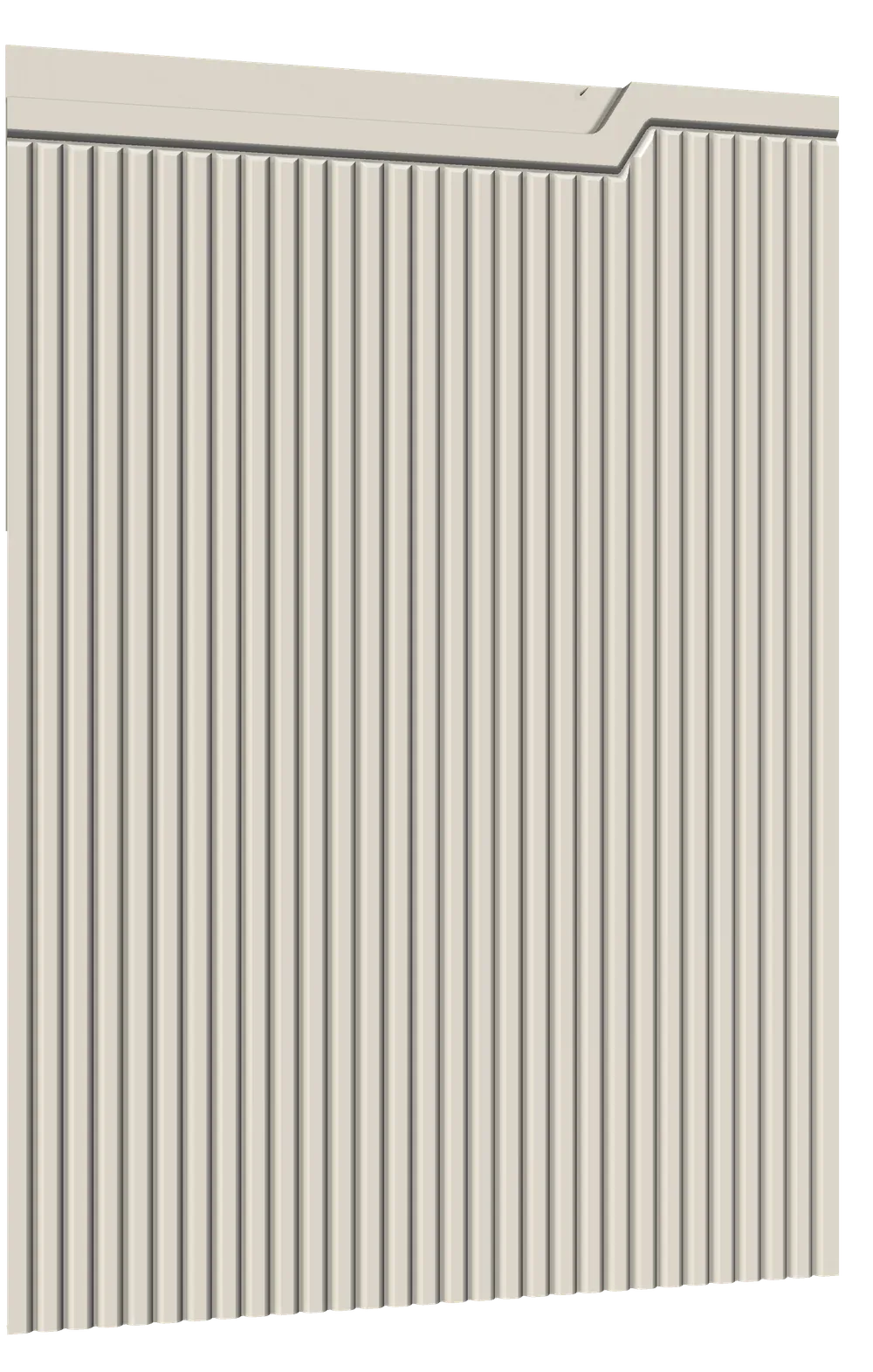

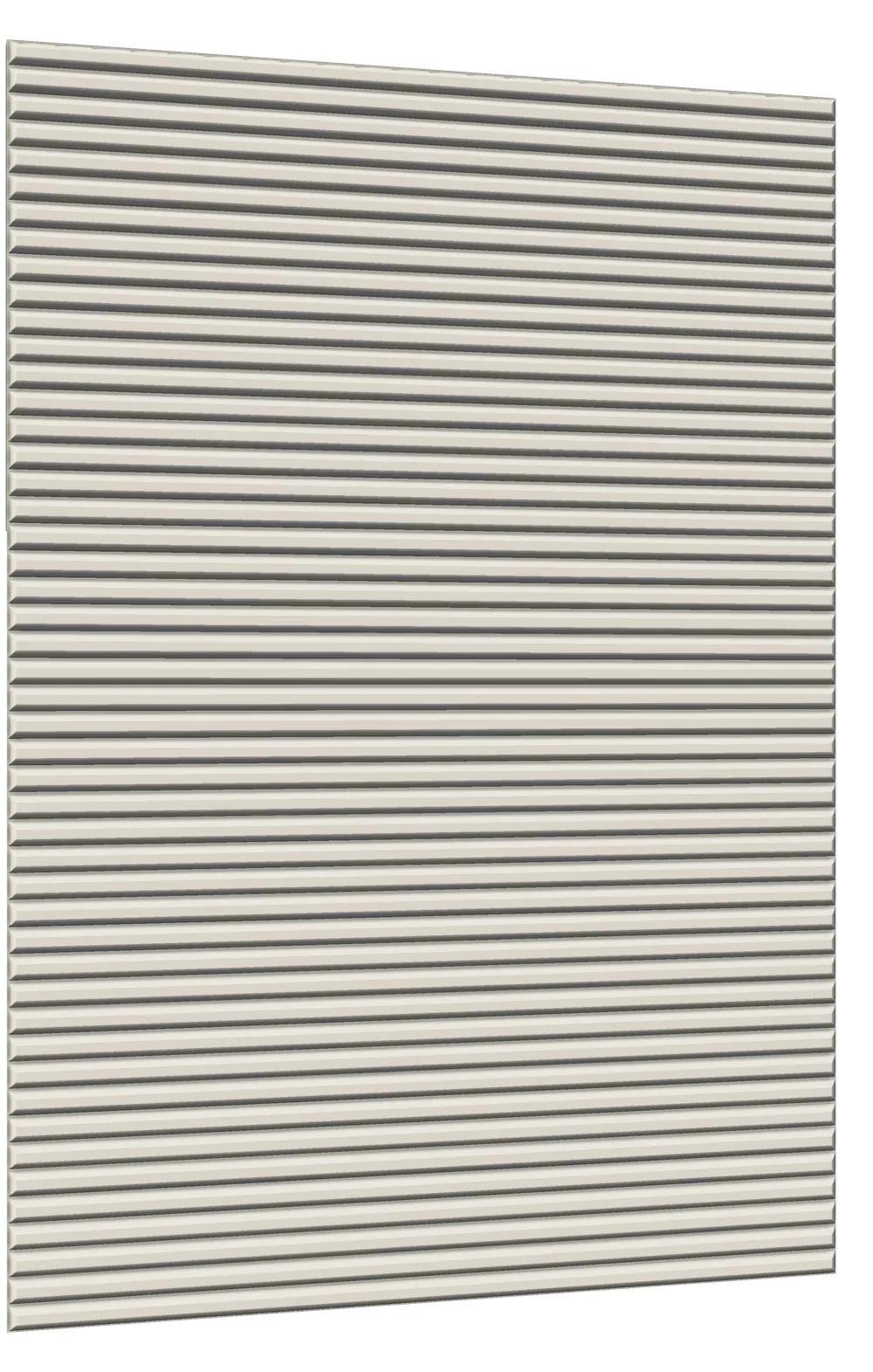

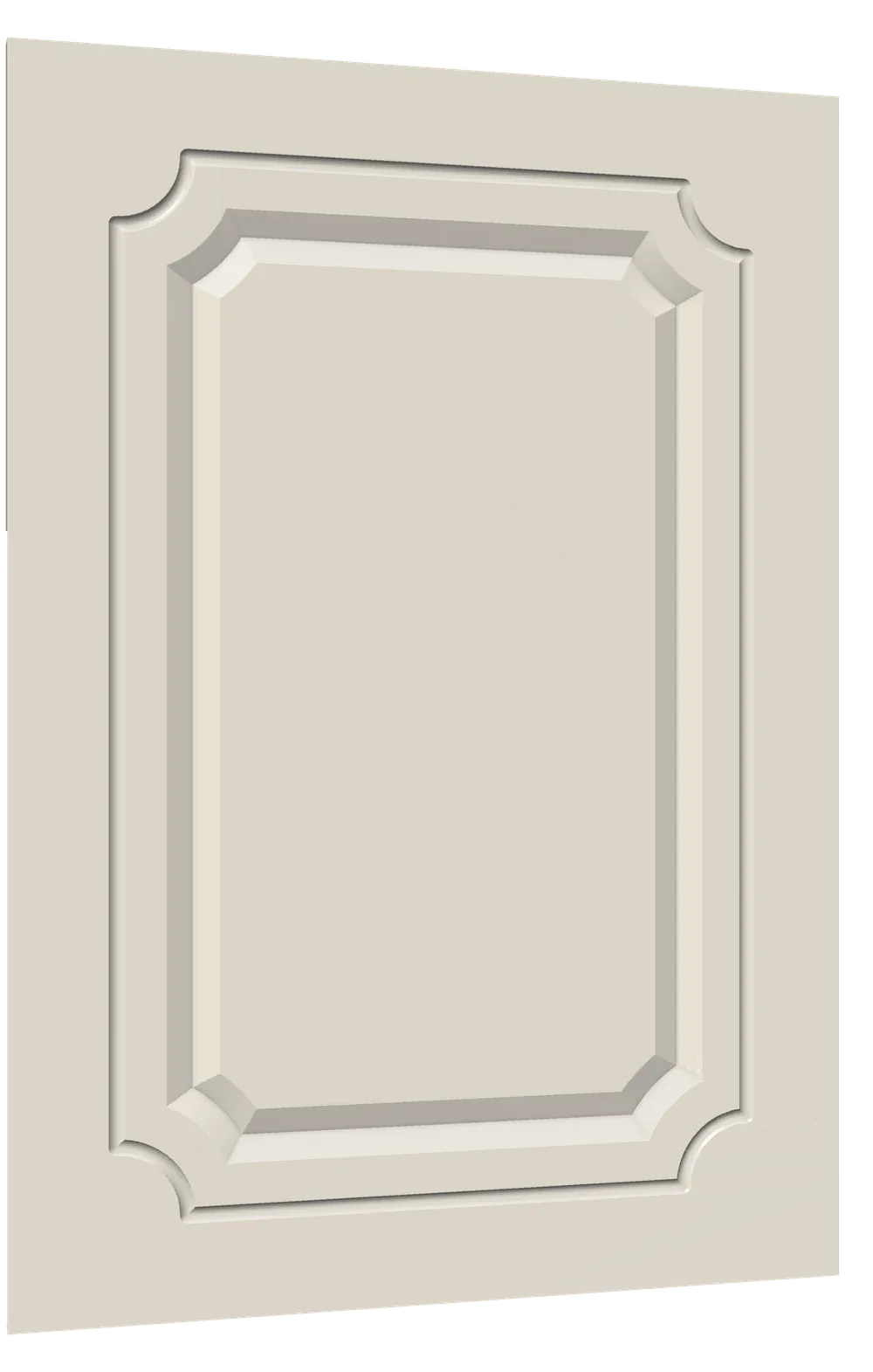

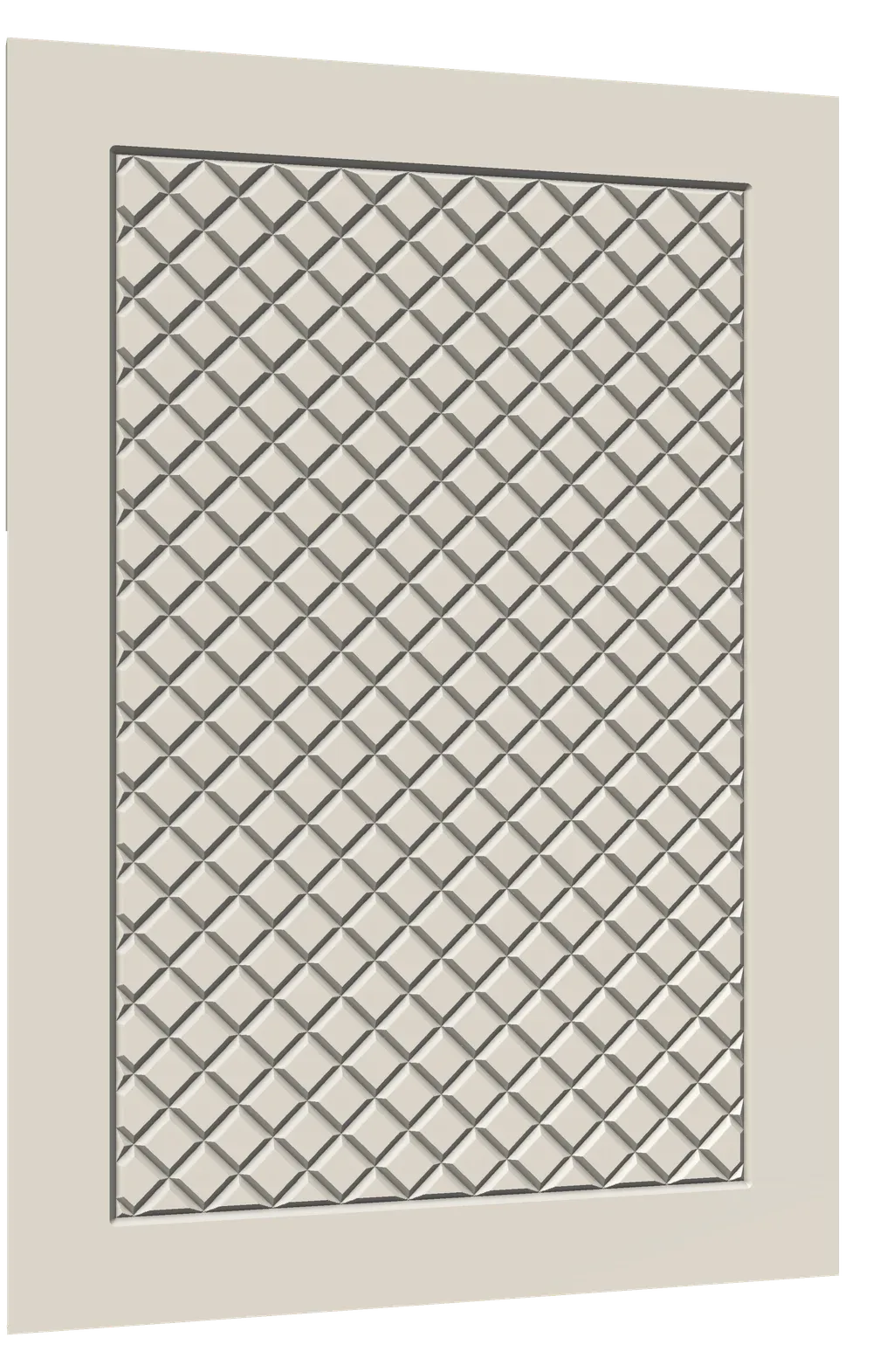

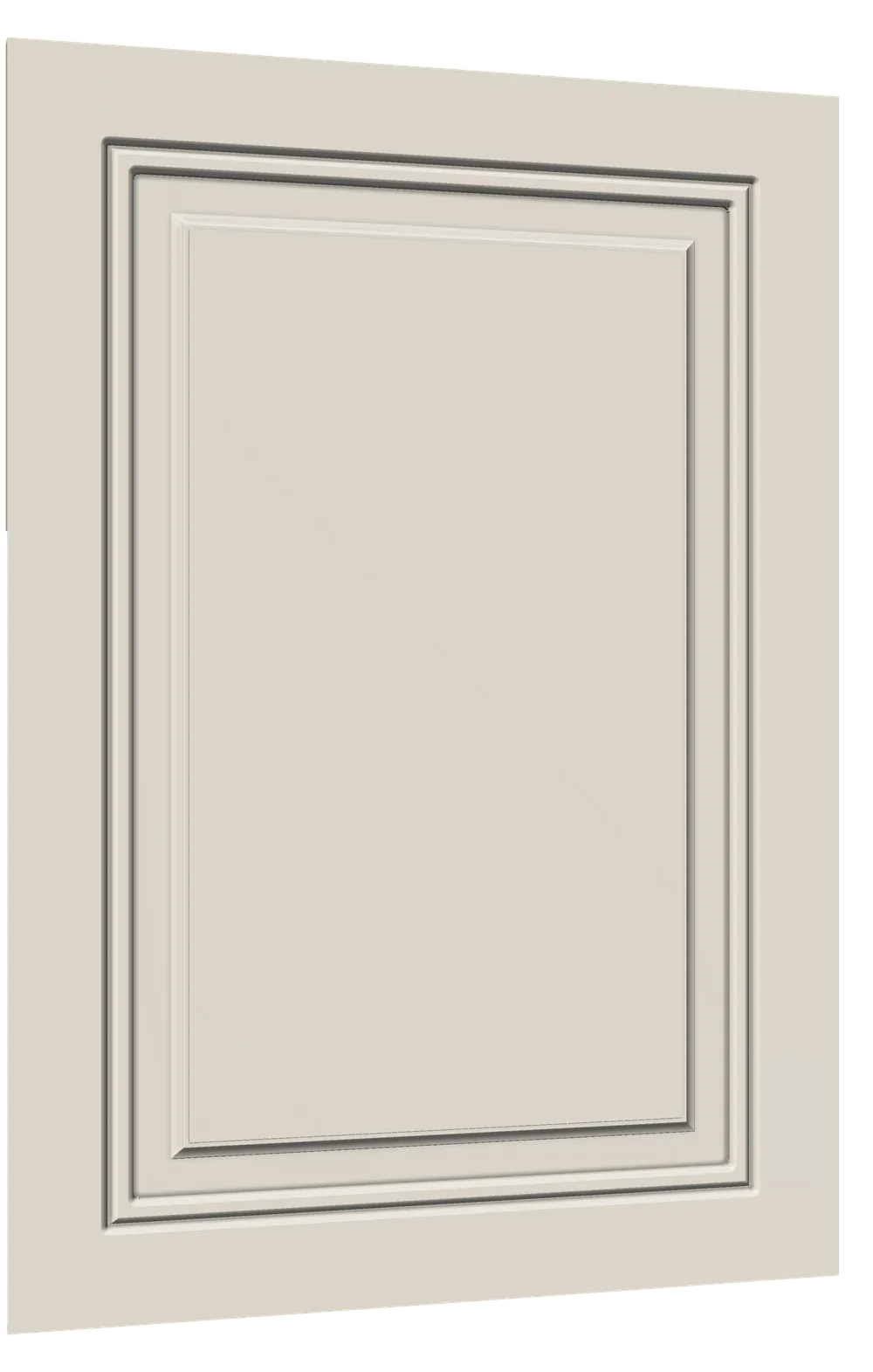

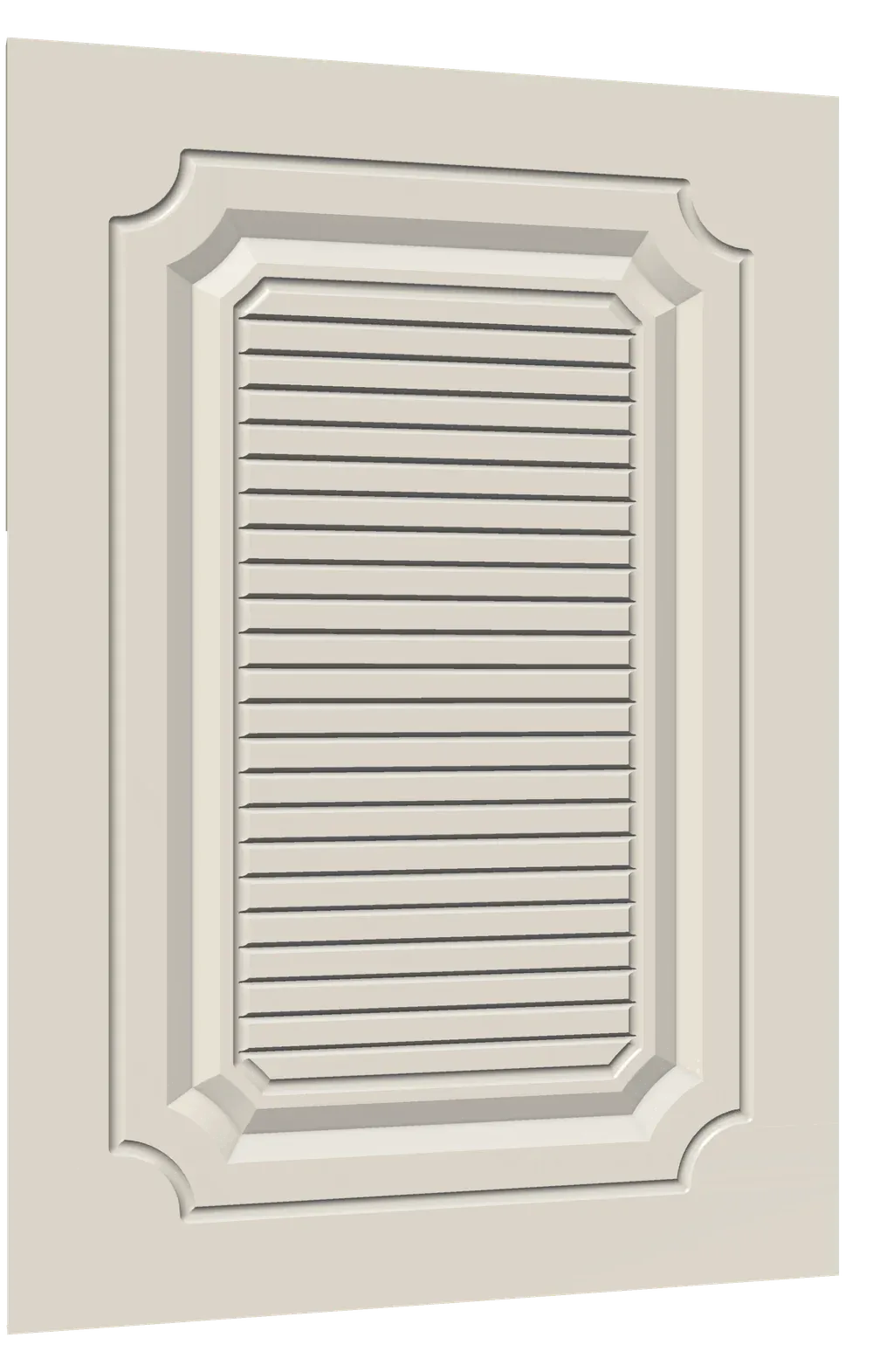

Panjur, çerçeve, kafes, oluk, madalyon. Ölçüyü ver, desen yeniden çizilir; takım yolu hazır, kendi CNC'nde kes. Bir kapağa tıkla, fareyle döndür: gördüğün kabartma o kapağın freze derinliğinden kuruluyor, boyalı bir resim değil.

Kapak programı Kapak demosu

Sürükle ya da bekle, kendi kayar · tıkla, 3B kabartmayı döndür

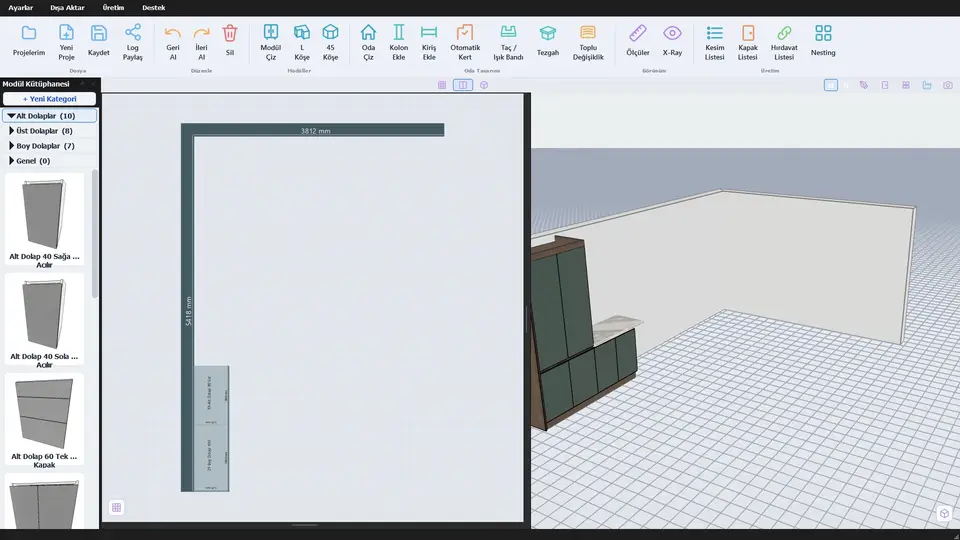

Dört adım

Çizimden makineye, aynı pencerede.

Aşağıdaki nesneler uygulamanın kendi 3B'sinden; arayüz değil, işin kendisi.

01

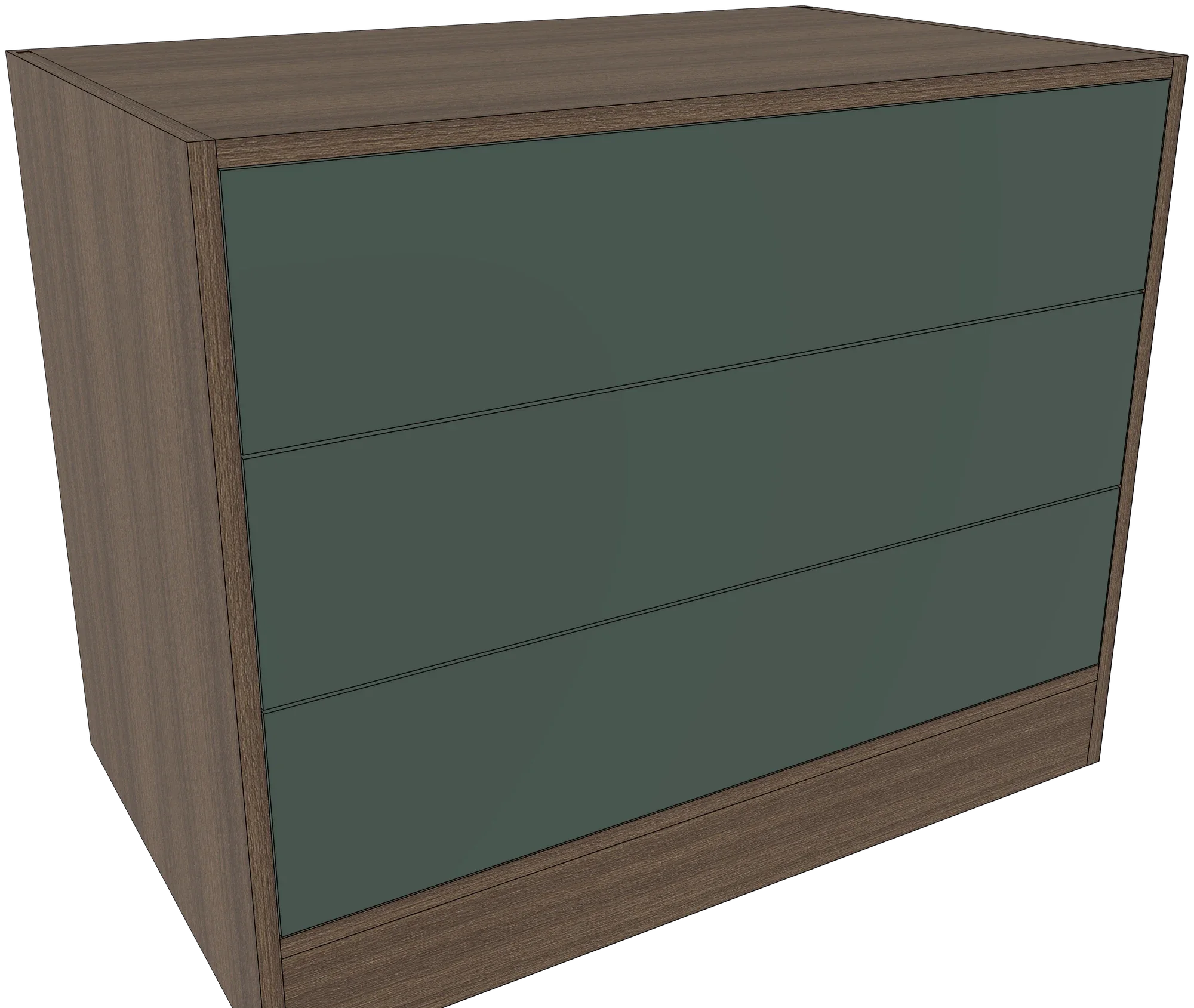

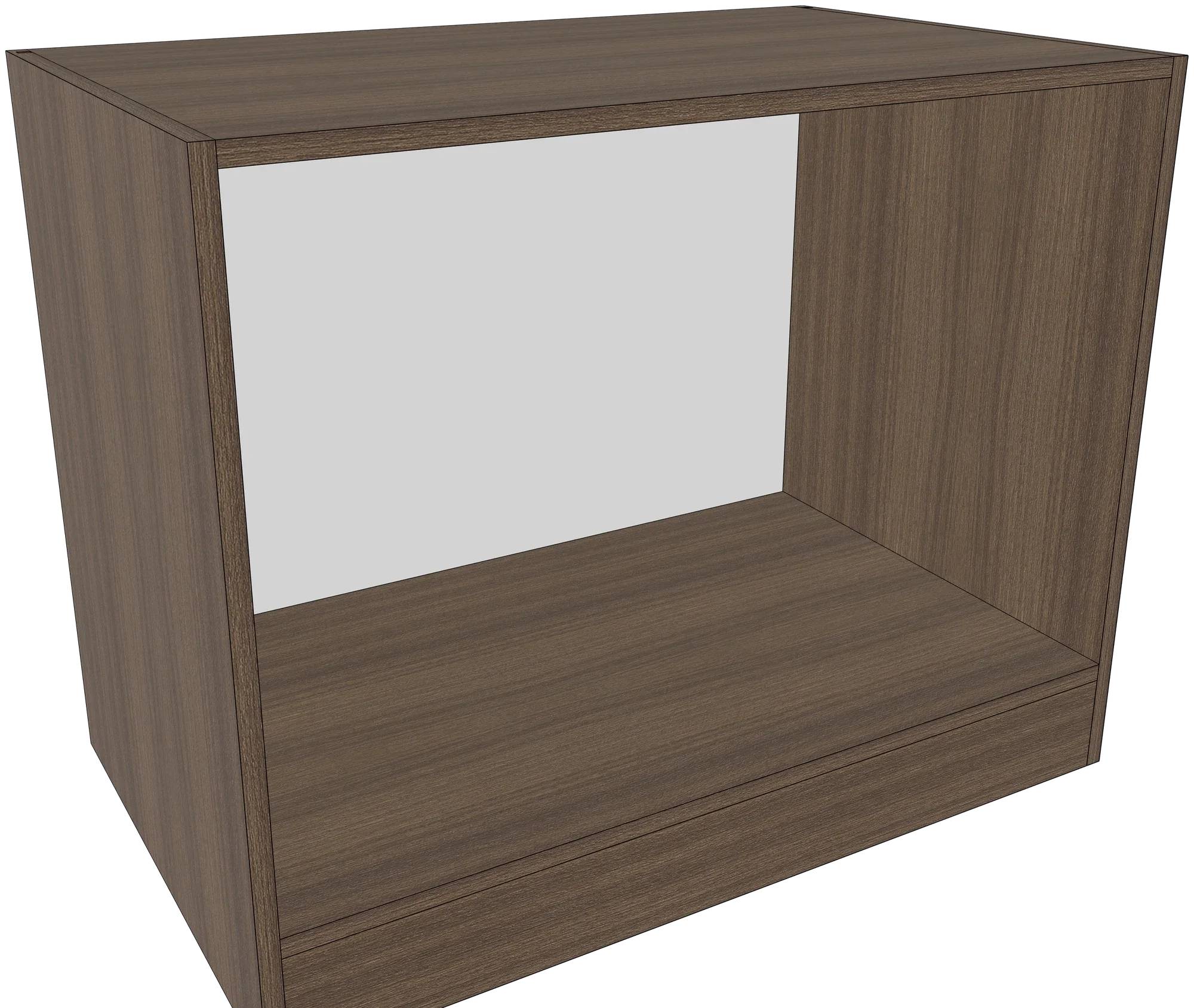

Çiz

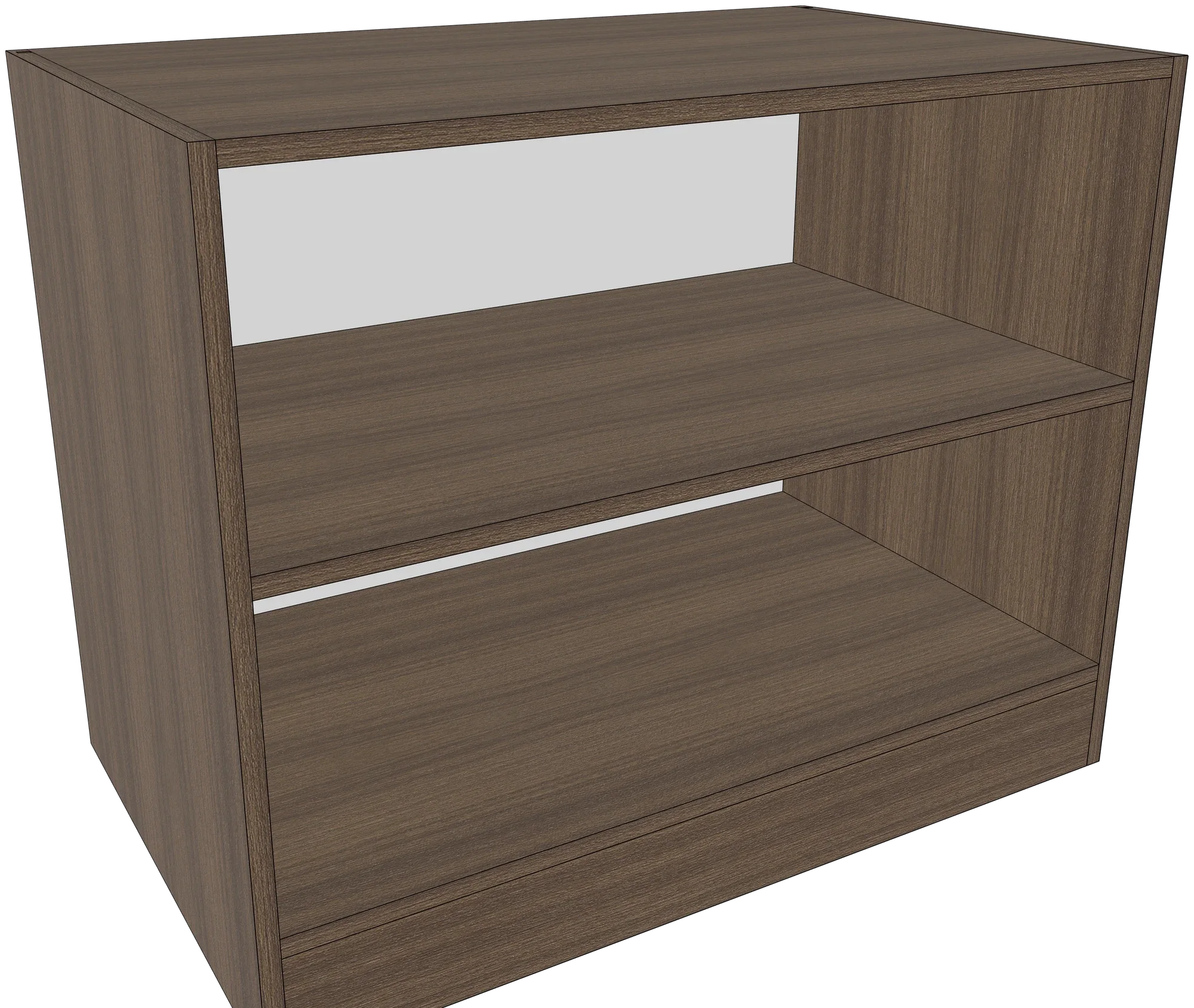

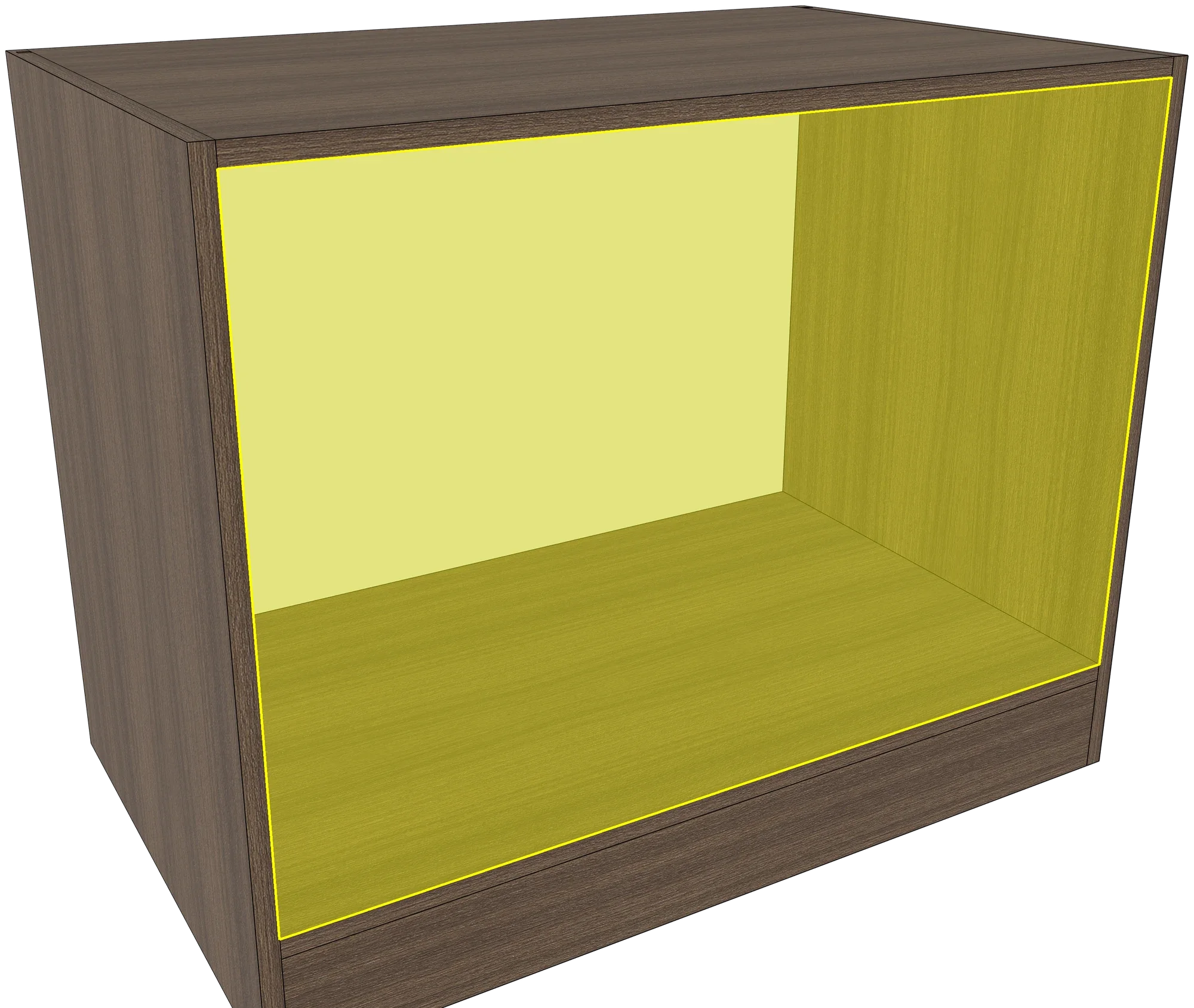

Gövdeyi ölçüyle kur, bir bölmeyi tıkla; raf mı, çekmece mi, kapak mı, seç. Kalınlıklar, paylar ve delikler kendi çözülür.
02
Donat

Rayı seç, çekmece kutusu ve delikleri ona göre çözülsün. 12 ray serisi, 17 donanım tanımı hazır; kendininkini ekle.
03
Sıkıştır

Nesting parçaları levhaya yerleştirir. 251 parça, 19 levha, 22 saniye; her levha için verim ayrı yazar.
04
Üret

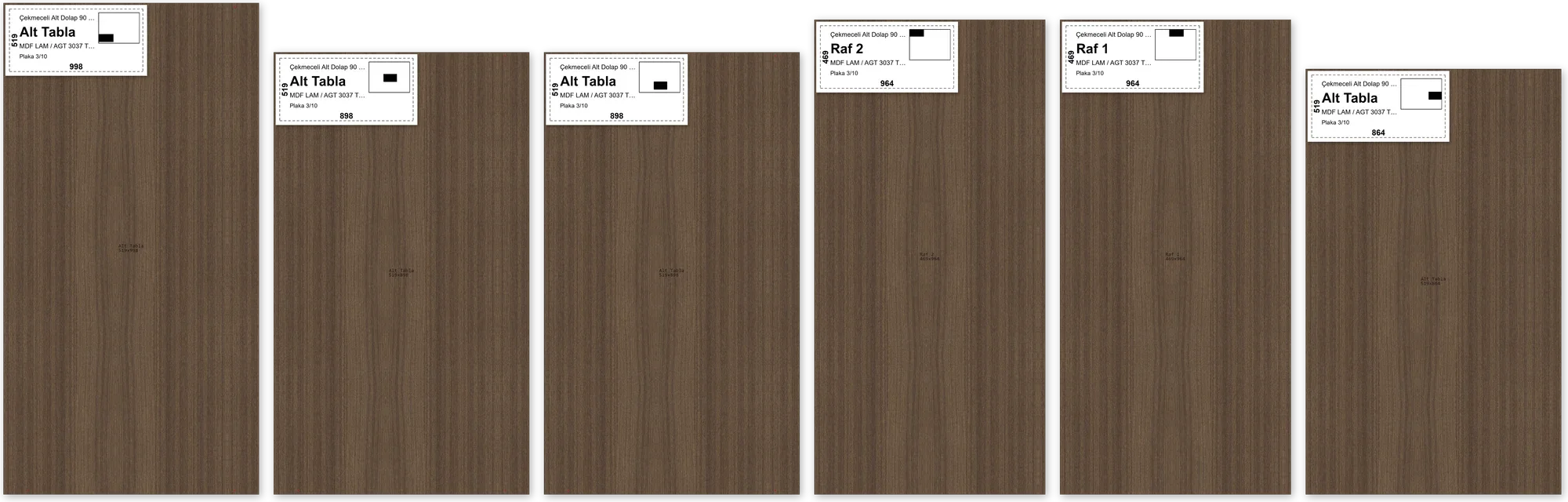

Kesim listesi, barkodlu etiket, G-code ya da delik makinesi dosyası. Makinen hangisiyse dosya onun dilinde; parça tezgâhtan etiketli iner.

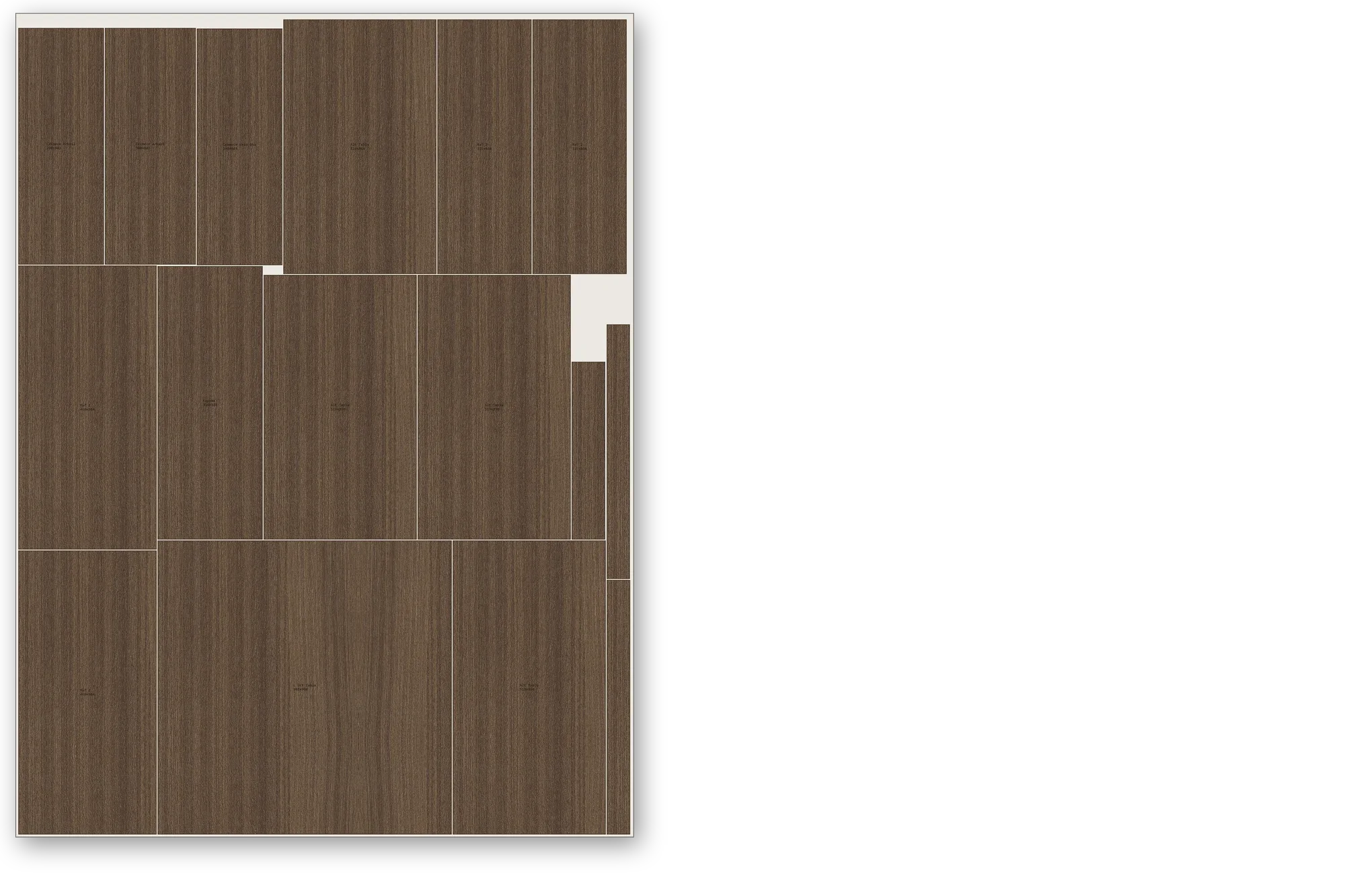

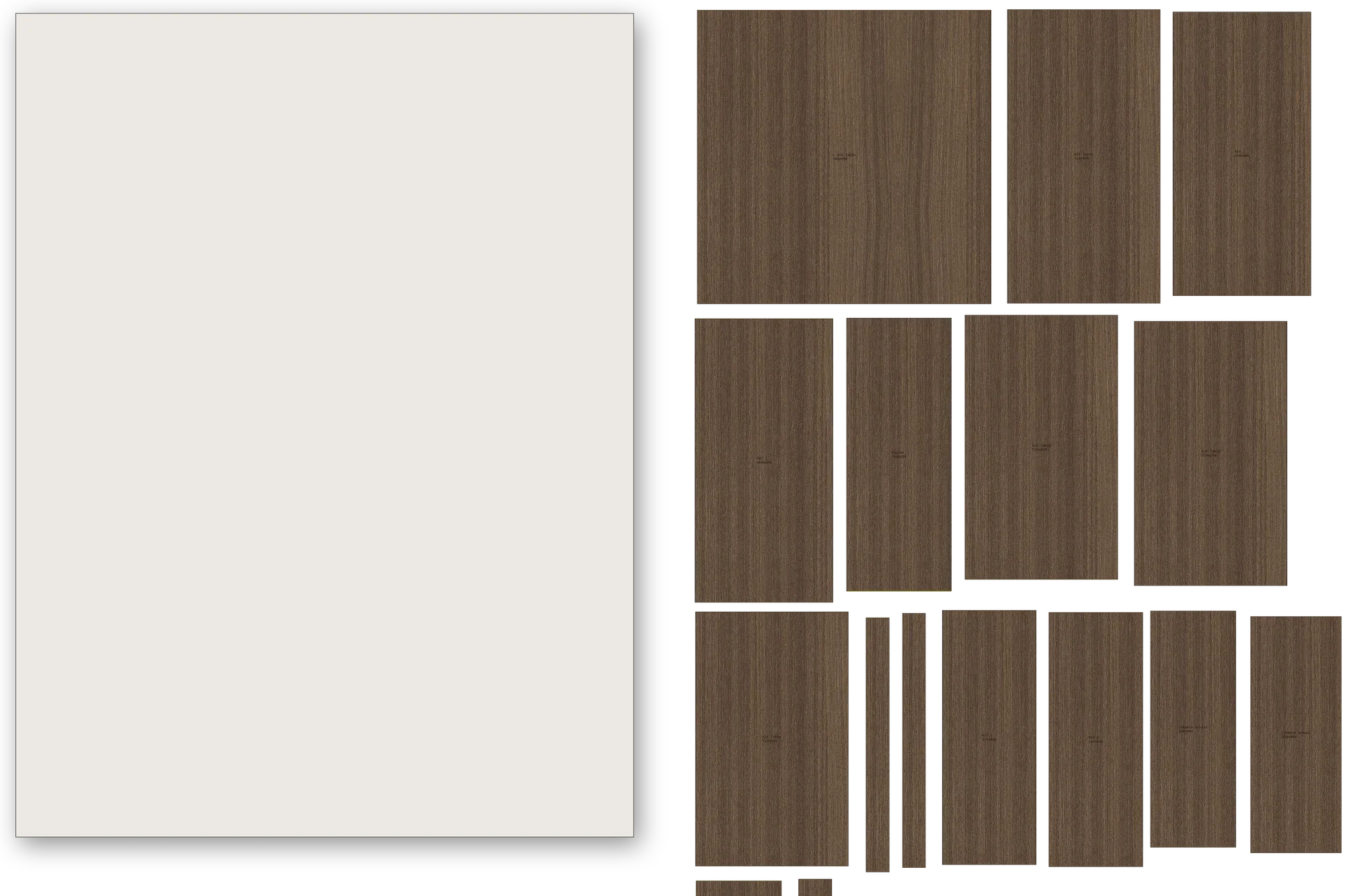

Nesting

Levhaya yerleştirir, süreyi kısaltır.

Genetik algoritma, C++ motor. Aynı veriyle aynı yerleşim çıkar; her sonuç hangi motordan geldiğini üstünde taşır. Parça karışımı ne kadar çeşitliyse boşluklar o kadar iyi dolar.

%98+ Uygun karışımda levha verimi

%92 Dolu levhalarda ortalama

22 sn 251 parça · 19 levha

Verim, net parça alanının levha alanına oranıdır; kerf (kesim payı) ve kenar payı ayrıca düşülür. Sonuç parça karışımına göre değişir: irili ufaklı parçalar boşlukları daha iyi doldurur.

Nesting ve fire hesabı

Ne yapar

Atölyenin bütün işi, tek programda.

Bölmeye dayalı tasarım

Gövdeyi kur, bölmeyi tıkla, içine ne gireceğini seç. Dikme, raf, çekmece, kapak; yazılım gerisini çözer.

Kendi kütüphanen, parametrik

Bir kez çiz, kaydet. Ölçü değişince raflar, dikmeler ve çekmece bloğu kendini yeniden kurar.

Otomatik kertme

Kolonu ve kirişi odaya çiz, "Otomatik Kert" de. Dolaplar kendini kestirir, kesim listesine doğru ölçü düşer.

Yüzey işlemleri

LED kanalı, köşe radüsü, aspiratör deliği, oyma. Parçaya işle, makine dosyasına olduğu gibi geçsin.

Montaja hazır delik ve kanal

Konnektör delikleri, arkalık kanalı, çekmece altlık kanalı kesimde açılır. Tezgâhtan toplanmaya iner.

Güvenli CNC kesimi

Küçük parça eşiği, rampa ve yavaşlama, riskli parçayı çift seferde kesme. Parça yerinden oynamaz.

Delik makinesi çıktısı

CNC yok, delik makinesi var? Biesse, Busellato, Omaksan, Hold, MicroDraw, tpaCAD ve daha fazlası için parça bazlı dosya.

İnternetsiz lisans

Donanıma bağlı, tek seferlik. Abonelik yok, bulut hesabı yok. Dosyalar kendi bilgisayarında kalır.

Dolap modülünün tamamı

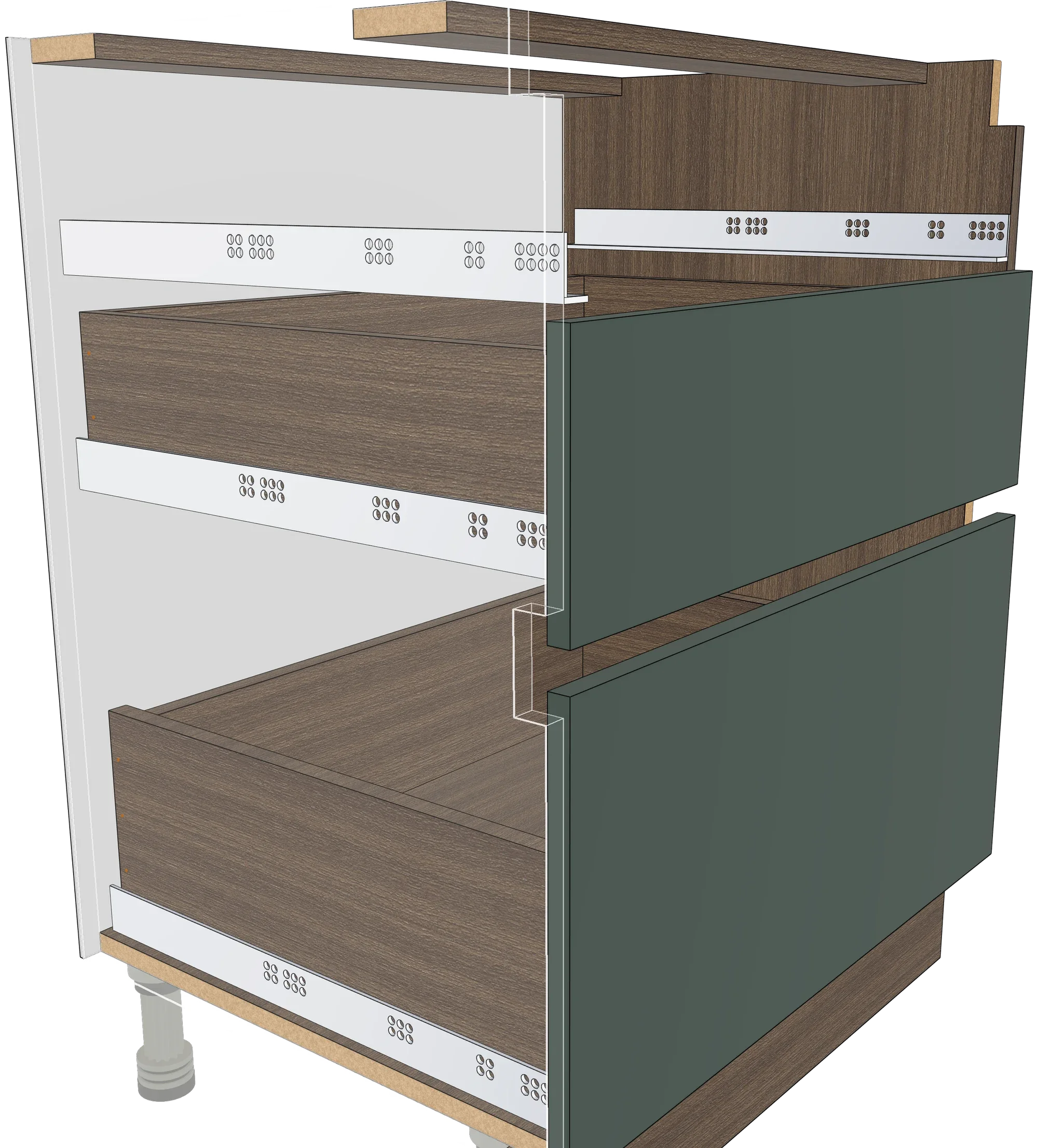

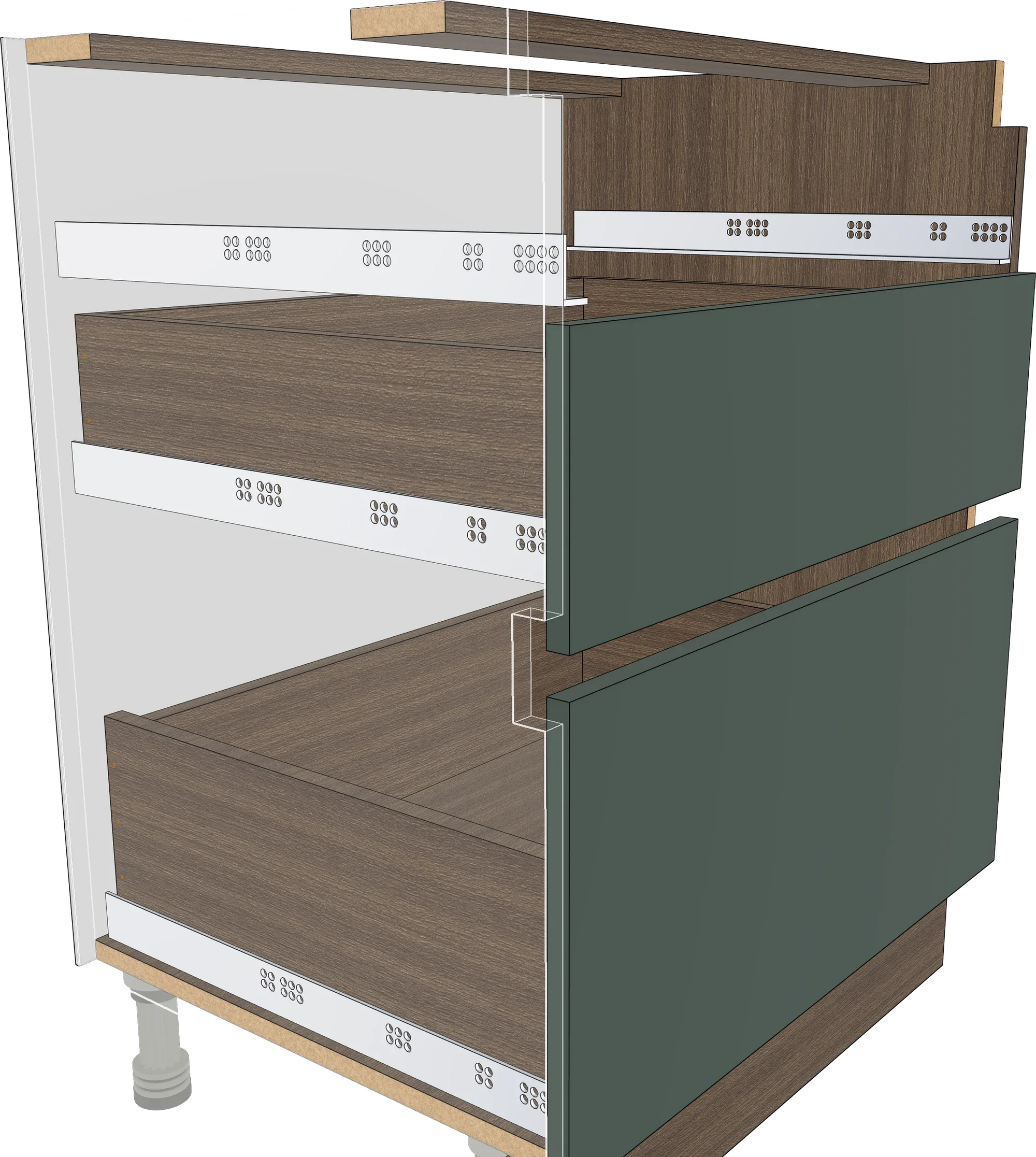

Yalıtılmış çekmece: kutu, Blum Tandem ray çifti, gövde saydam, ray ve konnektör delikleri işaretli

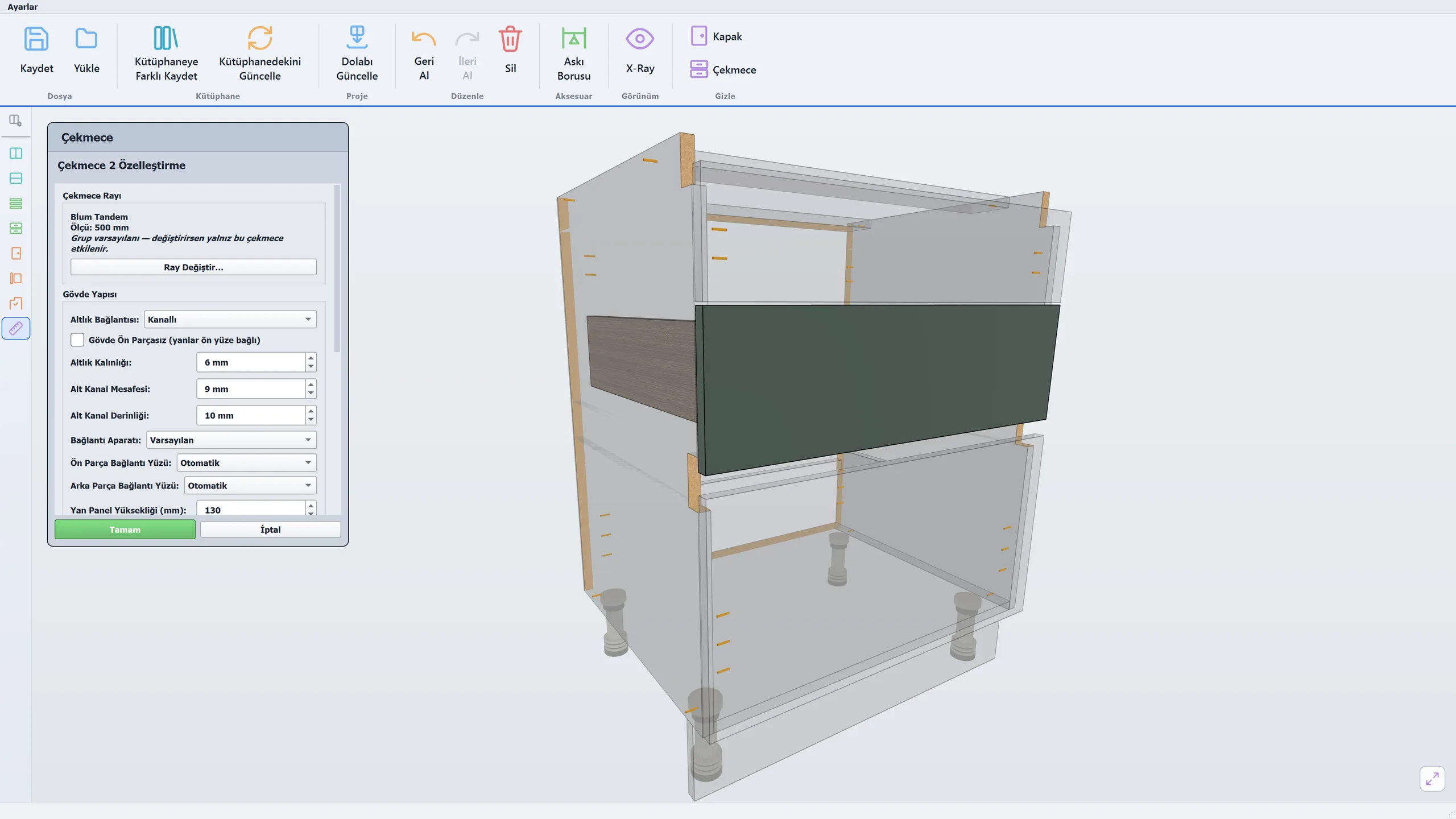

Modül editöründe aynı çekmece: solda ray, altlık ve kanal ölçüleri

Ayrıntı

Çekmece, ray, kanal; hepsi parça üstünde.

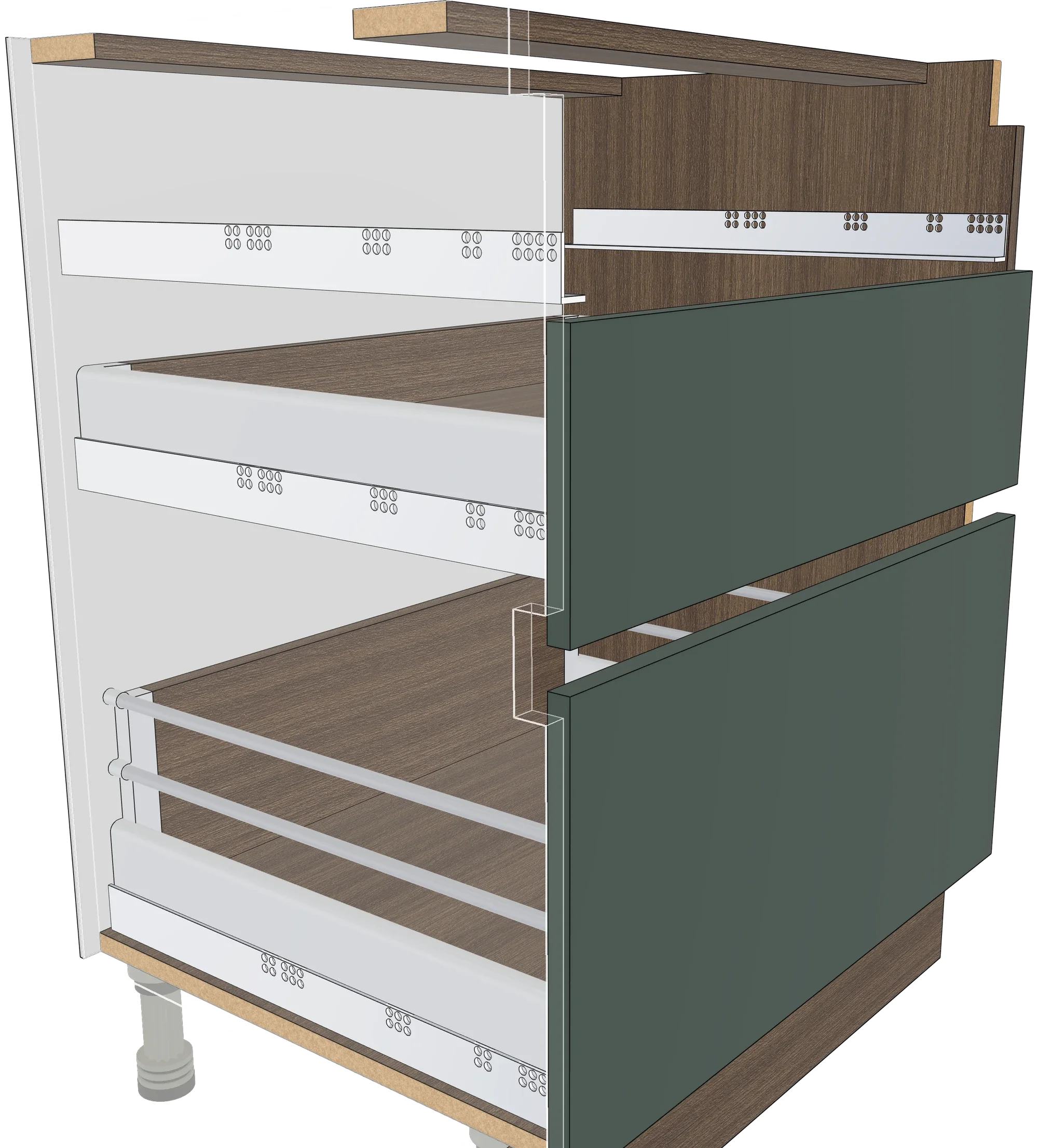

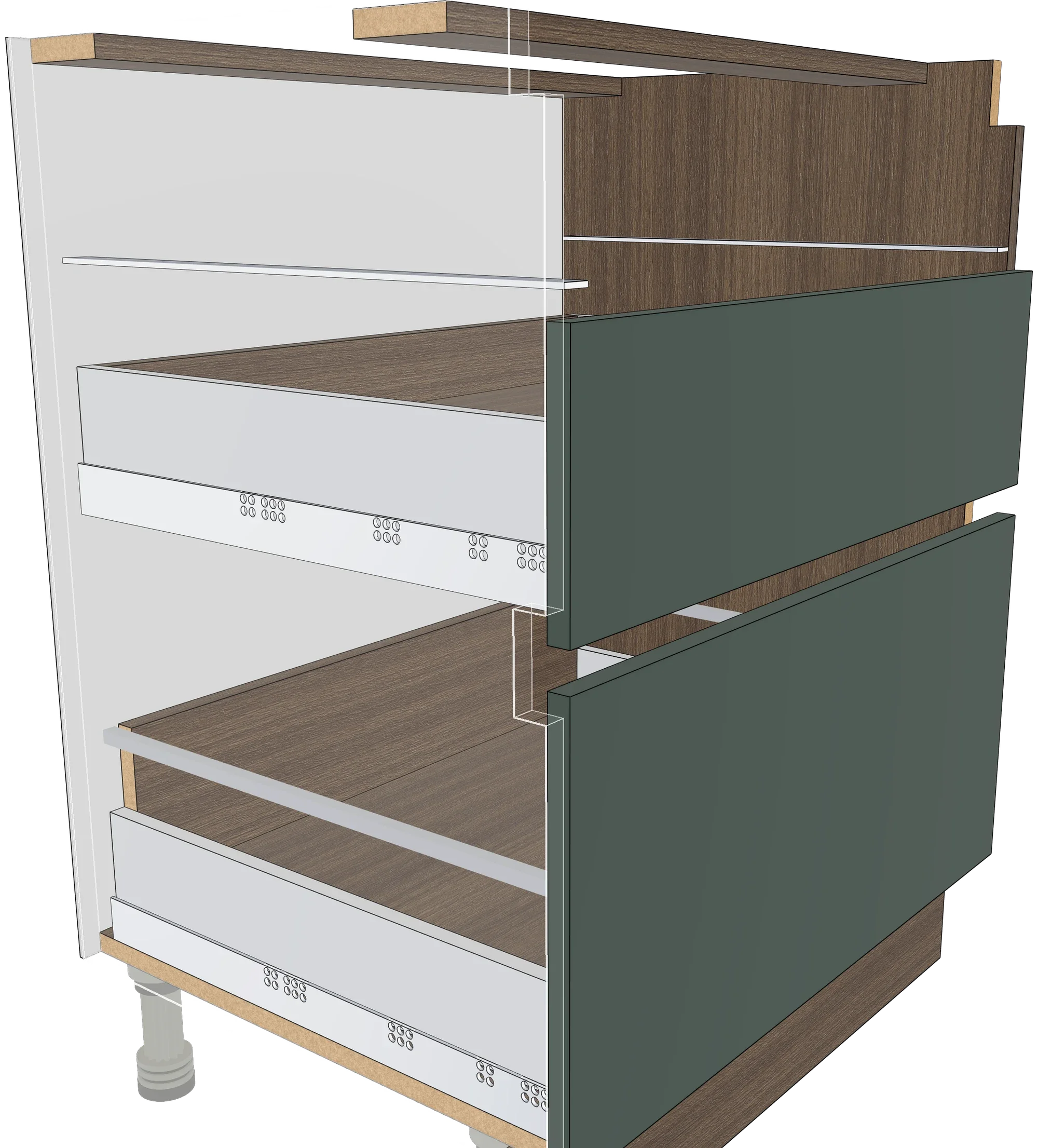

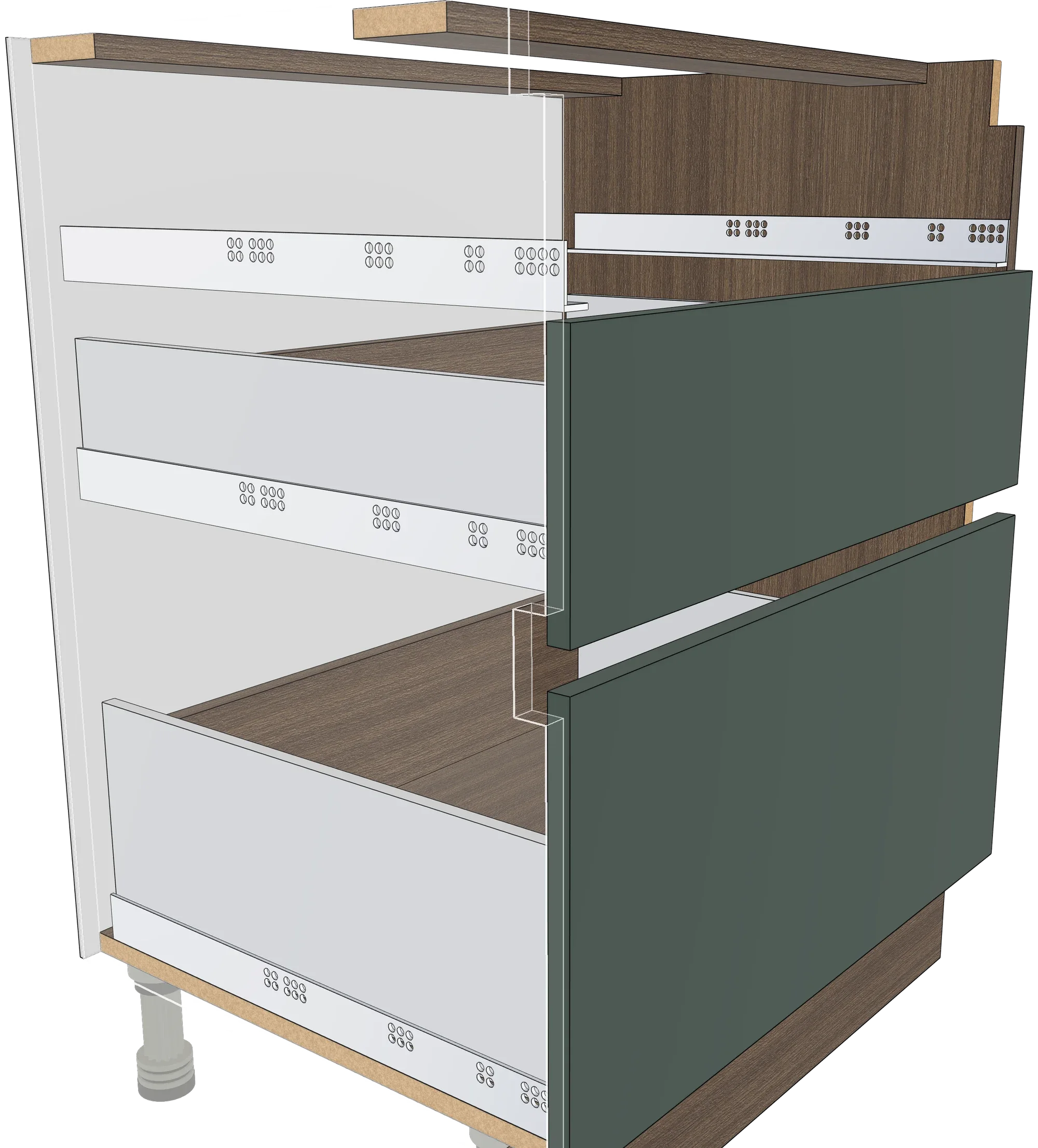

Blum Tandem mi, Samet Smart Box mı, Hettich Quadro mu? Rayı seç, çekmece kutusu ve delikleri ona göre çözülsün. Altlık kanalı, yan panel yüksekliği, ön bağlantısı ölçü ölçü elinde.

Konnektör ve kavela delikleri kesimde açılır
X-Ray görünümüyle delikleri gövde üstünde kontrol et
Kesim listesine 6 mm altlık ve 5 mm arkalık ayrı satır düşer

Çekmece ve ray ayrıntısı

Makineye gönder

CNC'si olan da, delik makinesi olan da.

Tek yazılım, makine değişince iş akışın değişmez. Post ayarı esnek; listede olmayan makine için birlikte tanımlarız.

Levha · nesting çıktısı

G-code ISO / Fanuc
Biesse CIX (Rover, bSolid)
Poyraz (.pcni)
KRC AutoLabel
tpaCAD / Albatros (.tcn)
ve daha fazlası

Delik makinesi · parça bazlı

Adeko Part2CAM (.dxf)
Biesse Rover (.cix)
Biesse Rover K 1232 (.bpp)
Biesse VER=120 (.bpp)
Busellato / Genesis (.cnc)
Hold 2+1 (XML)
MicroDraw (.ban)
Omaksan altı yüzlü (.nc)
Omaksan altı yüzlü (SF .txt)
tpaCAD / Albatros (.tcn)
ve daha fazlası

Ayrıca: kesim listesi (Excel, PDF), levha PDF ve DXF, A4 ve rulo termal etiket (barkodlu), hırdavat listesi, kapak listesi, montaj föyü, giyotin için yerleşim ve kesim sırası.

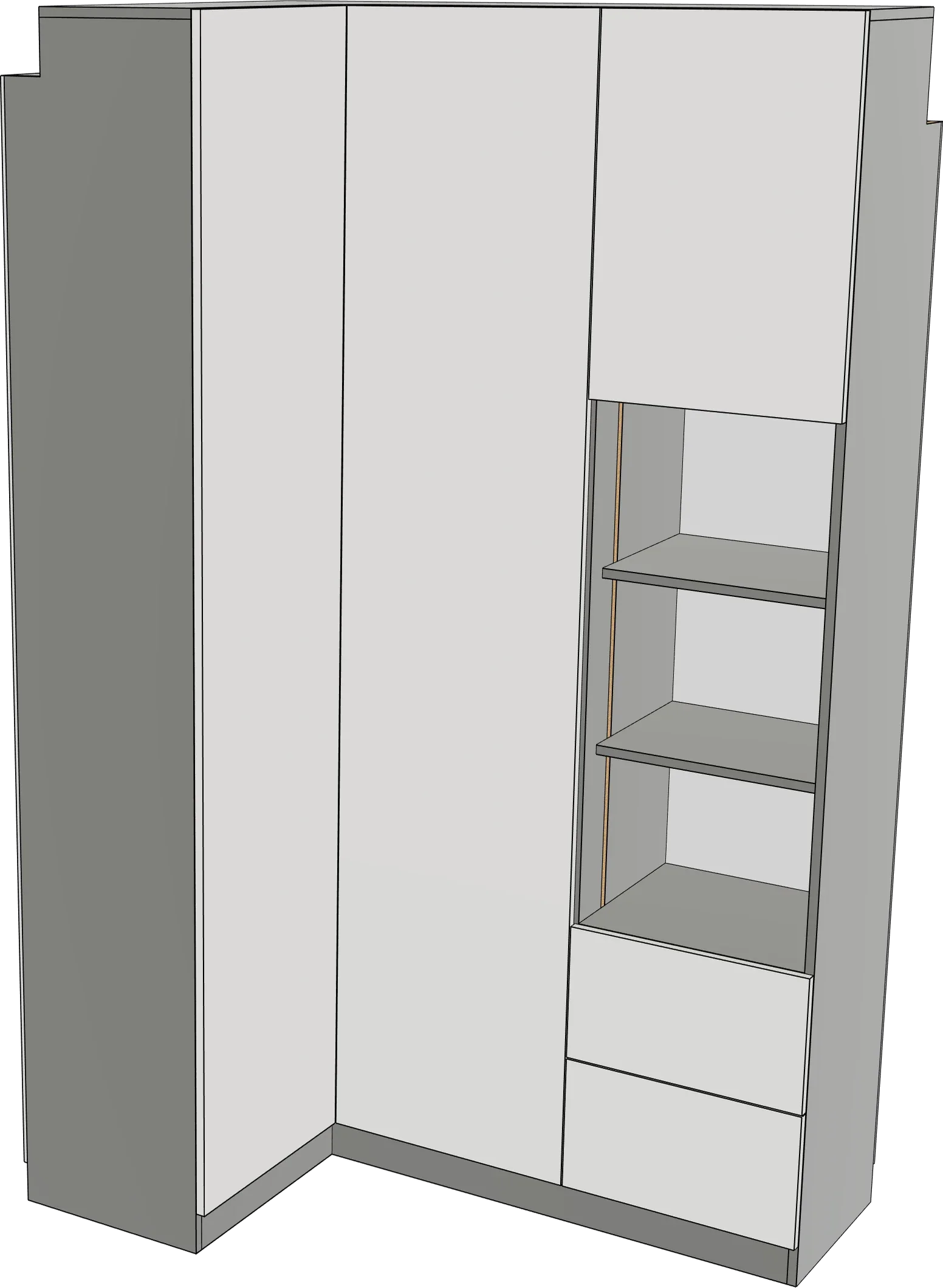

Uygulamanın 3B'sinden

Ne çizersen onu görürsün.

Aşağıdakiler fotoğraf ya da harici render değil; KalfaCAD'in kendi 3B görünümü. Müşteriye gösterdiğin şey, makineye gidenle aynı model.

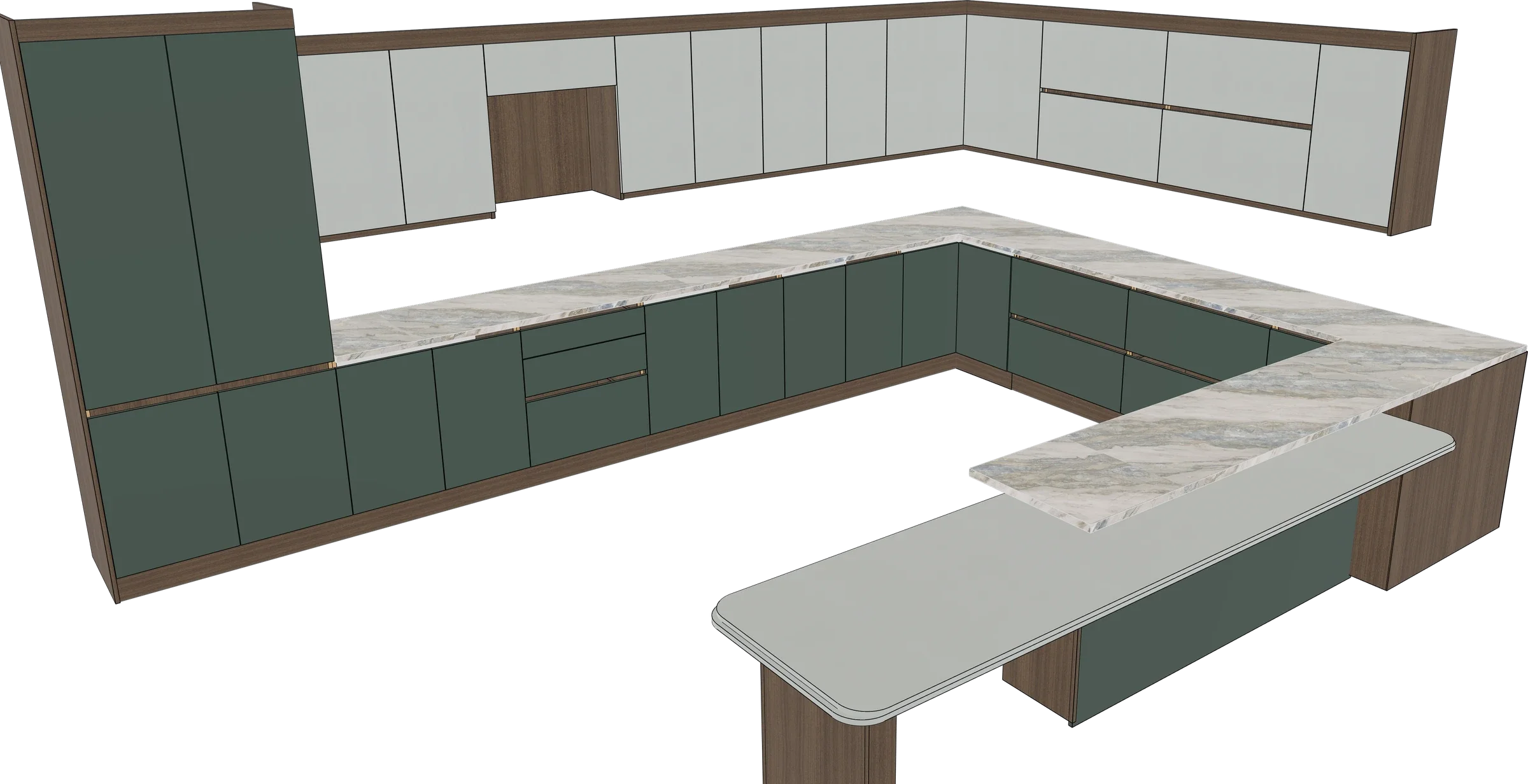

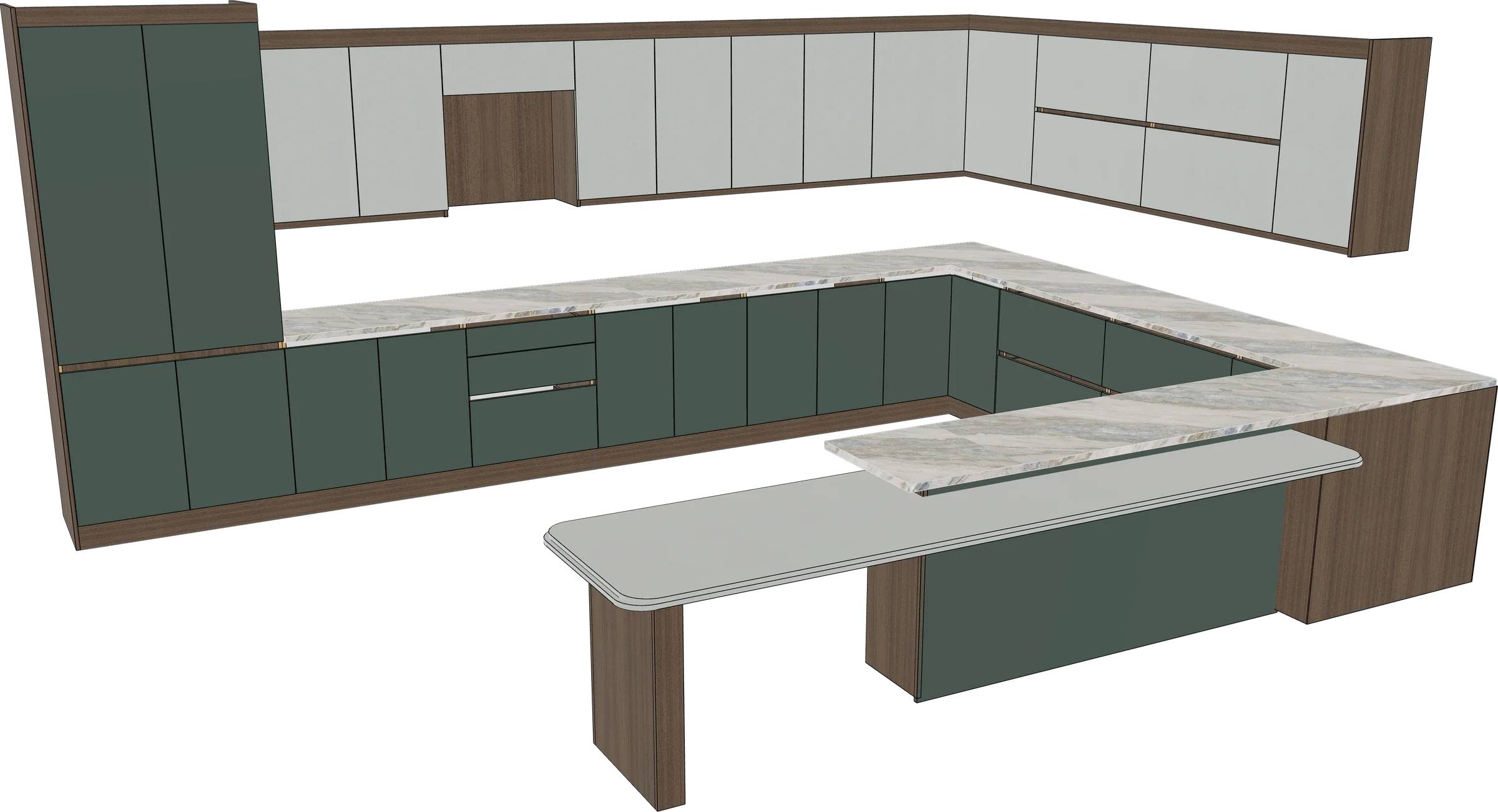

Yarım adalı L mutfak takımı, KalfaCAD'in 3B görünümünden

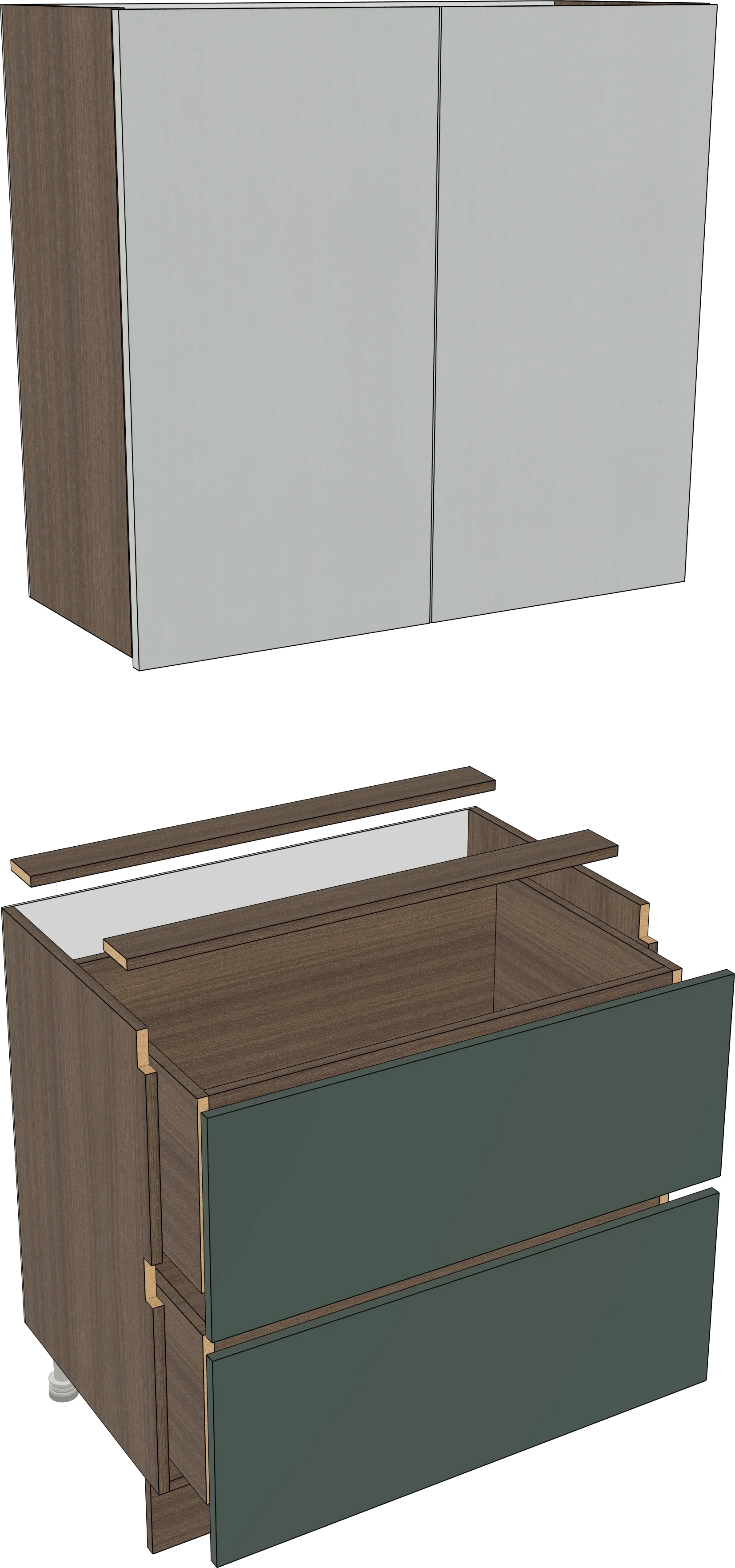

Alt ve üst dolabın parçaları hafif ayrılmış patlatılmış görünümü

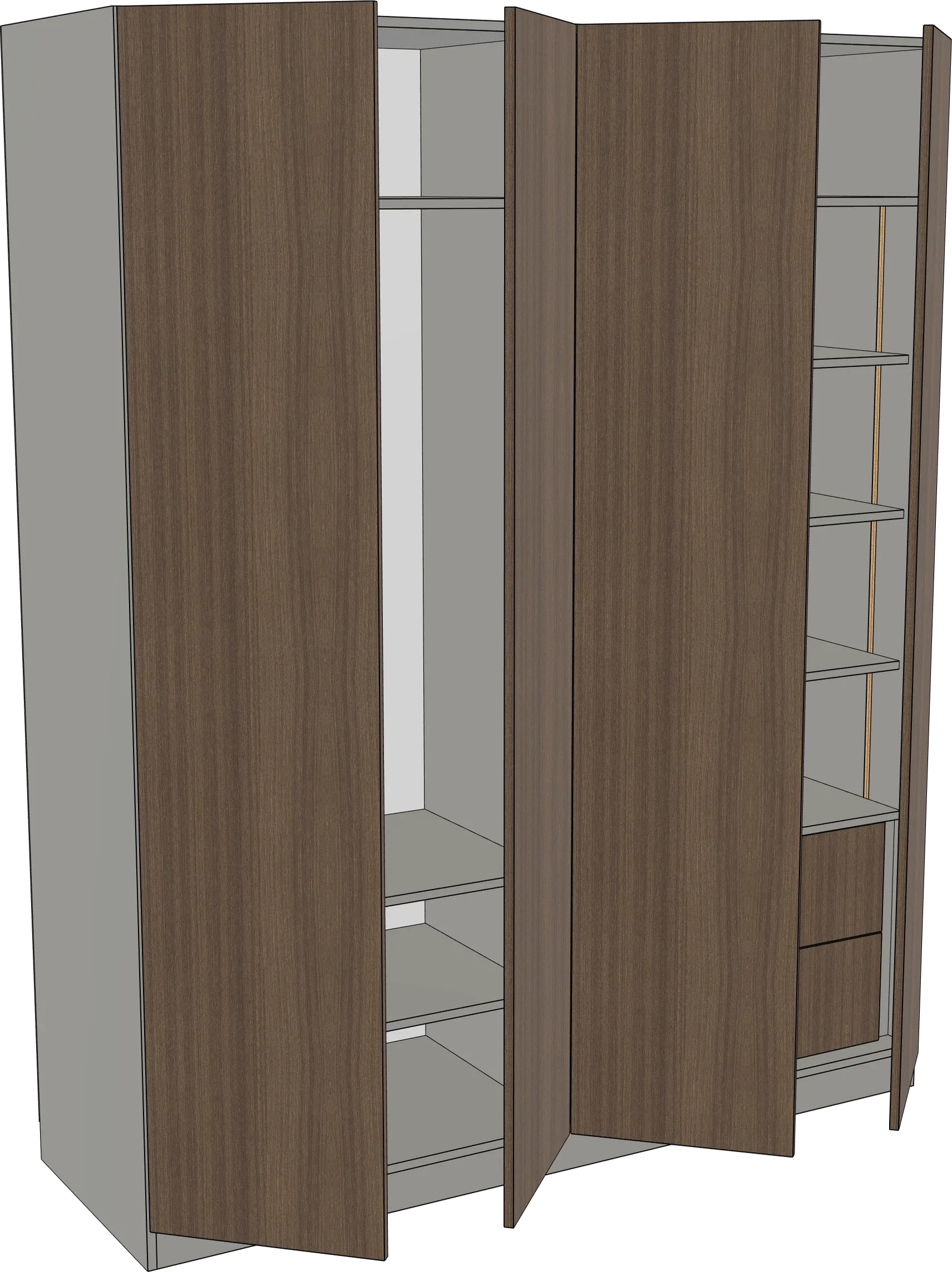

Kapakları yarı açık gardırop; askı bölmesi, raflar ve iki çekmece

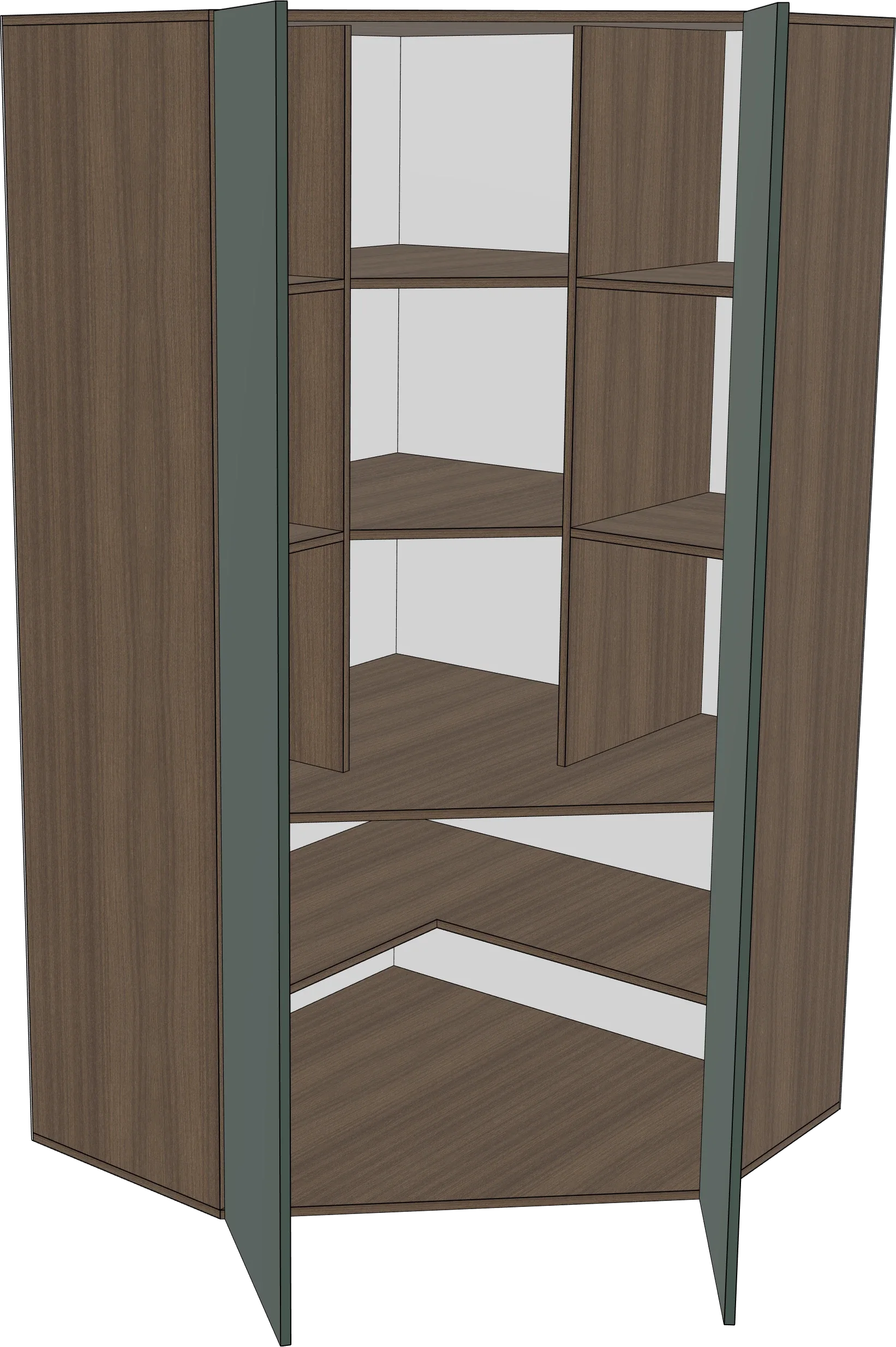

45 derece köşe boy dolabı, kapaklar açık

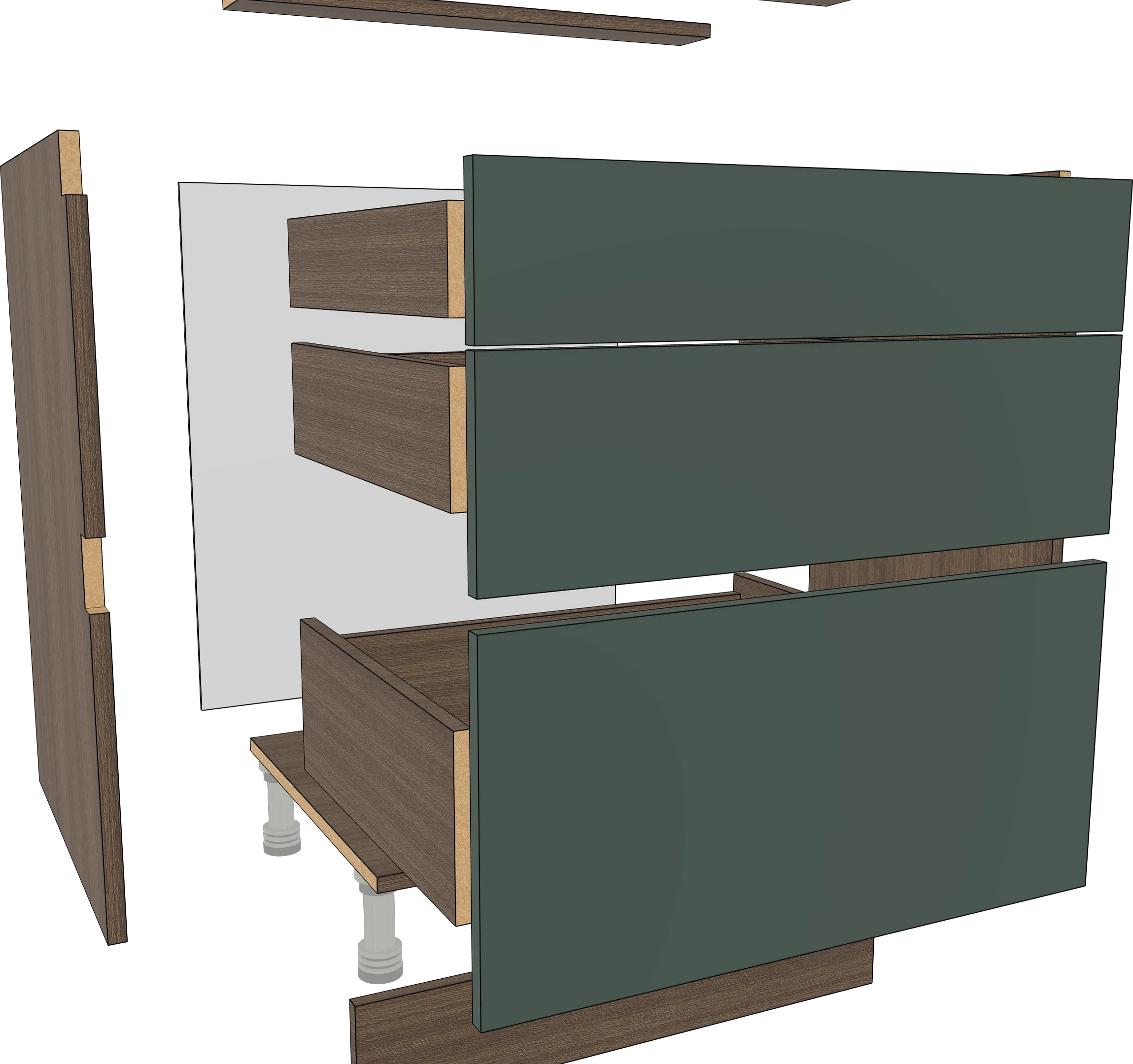

Çekmeceli alt dolabın patlatılmış görünümü

Lisans

Bir kere al, atölyende kalsın.

Abonelik yok, internet zorunluluğu yok, başka bir bilgisayara taşıma derdi yok. Güncellemeler mevcut kullanıcılara ücretsiz.

80.000 ₺ + KDV · CNC'li

40.000 ₺ + KDV · CNC'siz

Fiyat ve tasarruf hesabı Levhada ne kadar kazanırım?

Neler dahil

Dolap modülünün tamamı, sınırsız proje
CNC ve delik makinesi postları, post ayarı
17 donanım tanımı, 12 ray serisi
Sürüm güncellemeleri
WhatsApp üzerinden kurulum ve post desteği

Kim yazıyor

Atölyeyi bilenler.

KalfaCAD'i makineyi çalıştıran, levhayı kesen, teklifi hazırlayan insanlar yazıyor. Eksik olanı saklamıyoruz: fotogerçekçi render yok, hazır dolap kütüphanesi yok, ölçtüğümüz rakamı yazıyoruz. Ne aldığını baştan bil.

Instagram @kalfacad Sürüm notları, kısa videolar, atölyelerden kareler YouTube @kalfacad Uzun anlatımlar, kurulum ve post videoları Sürüm notları 1.0.35 Her sürümde ne değişti, madde madde

Kendi projenle dene.

Demoyu indir, bir mutfak çiz, nesting'i çalıştır. Takıldığın yerde WhatsApp'tan yaz; kurulumu ve post ayarını birlikte yaparız.

Ücretsiz demo indir WhatsApp'tan yaz

Dolabı çiz.Levhaya yerleştir.Makineye gönder.

İki program, tek atölye.

KalfaCAD Dolap

KalfaCAD Kapak

33 hazır kapak modeli, hepsi parametrik.
